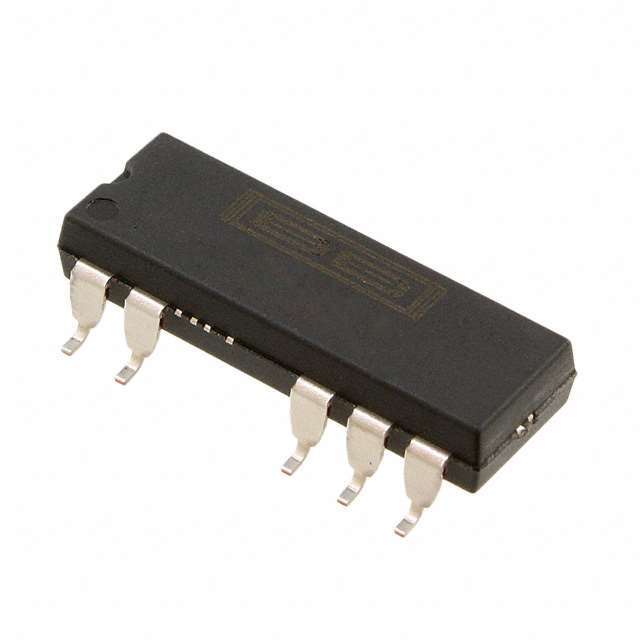

DCV010505DP-U

2 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

DCV010505DP-U от Texas Instruments

Общее описание

Модель DCV010505DP-U от Texas Instruments — это изолированный модуль DC-DC преобразователя с двумя выходами, предназначенный для использования в широком спектре приложений, требующих изоляции и стабилизации напряжения. Он преобразует входное напряжение в диапазоне от 4.5В до 5.5В в два стабилизированных выходных напряжения: +5В и -5В.

Преимущества

  • Компактный дизайн: Устройство выполнено в корпусе типа 14-SMD, что делает его удобным для установки на плату.
  • Исходная изоляция: Изоляция входа/выхода на 1.5 кВ обеспечивает высокий уровень защиты и изоляции.
  • Высокая эффективность: КПД до 80% снижает потери энергии и уменьшает нагрев.
  • Широкий диапазон рабочих температур: Устройство функционирует в диапазоне от -40°C до 85°C, что позволяет использовать его в различных условиях эксплуатации.

Недостатки

  • Ограниченный выходной ток: Максимальный выходной ток составляет 100 мА на каждый выход, что может быть недостаточно для некоторых применений.
  • Не предоставляет регулировку выходного напряжения: Фиксированные выходные напряжения могут ограничить гибкость при проектировании систем питания.

Типовое использование

  • Изоляция цифровых и аналоговых цепей
  • Защита от цепей обратной связи и помех
  • Промышленное оборудование
  • Системы распределения питания

Рекомендации по применению

  • Обеспечьте надлежащий отвод тепла для устройства, особенно при использовании в экстремальных температурных условиях.
  • Рассмотрите добавление фильтра электромагнитных помех (EMI) для улучшения стабильности и чистоты выходного сигнала.
  • Убедитесь, что подключение всех контактов выполнено в соответствии с рекомендуемыми схемами подключения, чтобы избежать перегрева и нестабильной работы.

Основные технические характеристики

  • Входное напряжение (мин/макс): 4.5В - 5.5В
  • Выходное напряжение 1 (В): 5В
  • Выходное напряжение 2 (В): -5В
  • Максимальный выходной ток: 100 мА на каждый выход
  • Мощность: 1 Вт
  • Изоляция: 1.5 кВ
  • Коэффициент полезного действия: до 80%
  • Рабочая температура: от -40°C до 85°C
  • Тип монтажа: Поверхностный монтаж (SMD)
  • Корпус: 14-SMD (19.7 мм x 8.3 мм x 5.3 мм)

Возможные аналоги

  • TDK-Lambda CC1R5-1500SM/A
  • Murata MGJ1D051505SC
  • RECOM R1S-0505/HP

Этот модуль подходит для использования в разнообразных системах, где требуется надежное и стабильное питание с изоляцией.
