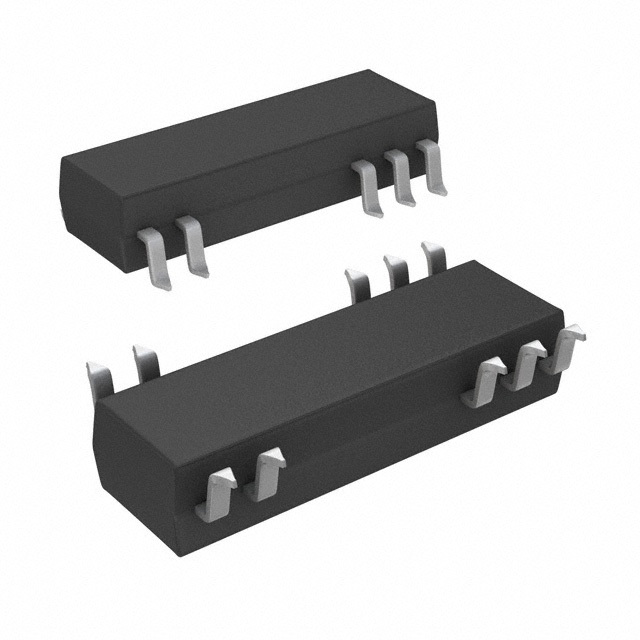

DCR021205P-U

DC-DC Конвертер DCR021205P-U от Texas Instruments

Общее описание: DCR021205P-U от Texas Instruments — это изолированный DC-DC конвертер мощностью 2 Вт с выходным напряжением 5 В и максимальным током 400 мА. Конвертер разработан для создания стабильного и надёжного питания в условиях ограниченного пространства и промышленного применения. Этот компонент обеспечивает высокий уровень изоляции и защиту от перегрузки, благодаря чему подходит для широкого диапазона промышленных приложений.

Преимущества:

• Высокий уровень изоляции (1000 В)
• Компактные размеры (22.9 мм x 7.1 мм x 5.3 мм)
• Устойчивость к температурам в диапазоне от -40°C до 70°C
• Низкий уровень электромагнитных помех (EMI)
• Встроенные защиты от короткого замыкания и перегрева

Недостатки:

• Рабочее напряжение питания ограничено диапазоном 10.8 В - 13.2 В
• Максимальная выходная мощность ограничена 2 Вт

Типовое использование:

• Промышленное и коммерческое оборудование
• Системы управления и автоматики
• Измерительные приборы
• Модульные системы питания
• Программируемые логические контроллеры (ПЛК)

Рекомендации по применению:

• Убедитесь, что рабочее напряжение входа находится в пределах допустимого диапазона (10.8 В - 13.2 В)
• Используйте адекватное охлаждение и тепловые отводы для работы в условиях высокой температуры
• Предусмотрите место для размещения на печатной плате в соответствии с размерами корпуса

Основные технические характеристики:

• Входное напряжение: 10.8 В - 13.2 В
• Выходное напряжение: 5 В
• Максимальный выходной ток: 400 мА
• Выходная мощность: 2 Вт
• Изоляция: 1000 В
• Рабочая температура: -40°C до 70°C
• Коэффициент полезного действия (КПД): -
• Монтаж: Поверхностный монтаж (SMD)
• Размеры: 22.9 мм x 7.1 мм x 5.3 мм

Возможные аналоги:

• Murata MEV1S0505SC
• Recom RY-0505S
• CUI Inc. PQME1-S5-S5-M

Этот DC-DC конвертер идеально подходит для использования в ограниченных по пространству условиях, где необходимы надёжность и высокая электромагнитная совместимость.
