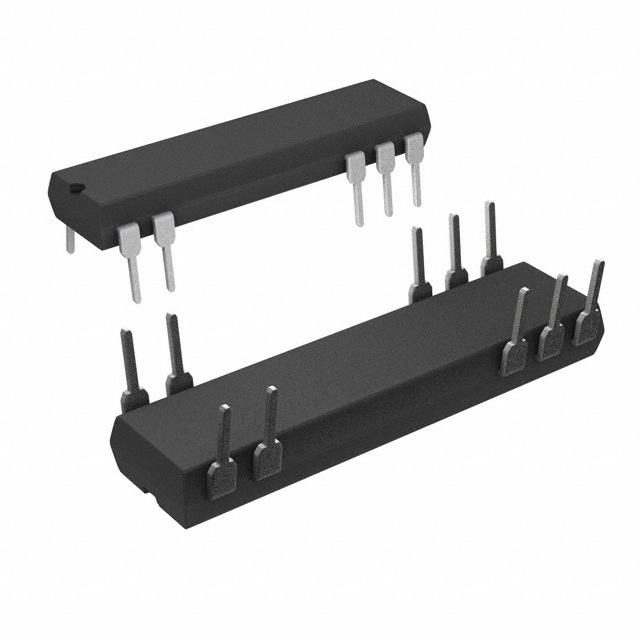

DCR012405P

DCR012405P от Texas Instruments

Общее описание: DCR012405P — это изолированный модуль DC-DC преобразователя от Texas Instruments, обеспечивающий преобразование входного напряжения в стабильное выходное напряжение. Этот модуль предназначен для широкого спектра применений и особенно полезен в условиях, где требуется изоляция между входом и выходом.

Преимущества:

• Высокий уровень изоляции в 1 кВ обеспечивает безопасность и надежность.
• Компактный форм-фактор, занимающий минимум места на печатной плате.
• Широкий диапазон рабочих температур от -40°C до 85°C.
• Защита от перегрева и короткого замыкания.
• Удобный монтаж через отверстие позволяет легко интегрировать модуль в готовый проект.

Недостатки:

• Низкая выходная мощность (1 Вт) может ограничивать применение в высокомощных системах.
• Из-за фиксированной выходной мощности может потребоваться дополнительный модуль для более сложных конфигураций.

Типовое использование:

• Информационно-коммуникационное оборудование.
• Системы автоматизации и управления.
• Промышленные измерительные приборы.
• Медицинское оборудование, требующее безопасной изоляции.

Рекомендации по применению: Для оптимальной работы DC-DC преобразователя DCR012405P следует обеспечивать правильное выполнение монтажных и эксплуатационных условий, особенно касающихся напряжения и температуры. Необходимо использовать соответствующие емкости для фильтрации, как указано в документации производителя, чтобы минимизировать пульсации и шумы.

Основные технические характеристики:

• Входное напряжение: 21.6 В - 26.4 В
• Выходное напряжение: 5 В
• Максимальный выходной ток: 200 мА
• Мощность: 1 Вт
• Изоляционное напряжение: 1 кВ
• Доступные функции: Дистанционное включение/выключение, защита от перегрева (OTP), защита от короткого замыкания (SCP)
• Рабочая температура: от -40°C до 85°C
• Тип корпуса: 18-DIP модуль, 10 выводов
• Размеры: 22.9 мм x 7.1 мм x 5.3 мм

Возможные аналоги:

• Murata MEJ1D0505SC: аналогичный по мощности и изоляции DC-DC преобразователь.
• RECOM R1S05-0505: еще один аналог с подобными характеристиками.

Заключение

DCR012405P от Texas Instruments — надежный и компактный модуль DC-DC преобразователя с отличными характеристиками безопасности и изоляции. Он идеально подходит для использования в разнообразных промышленных и коммерческих приложениях.
