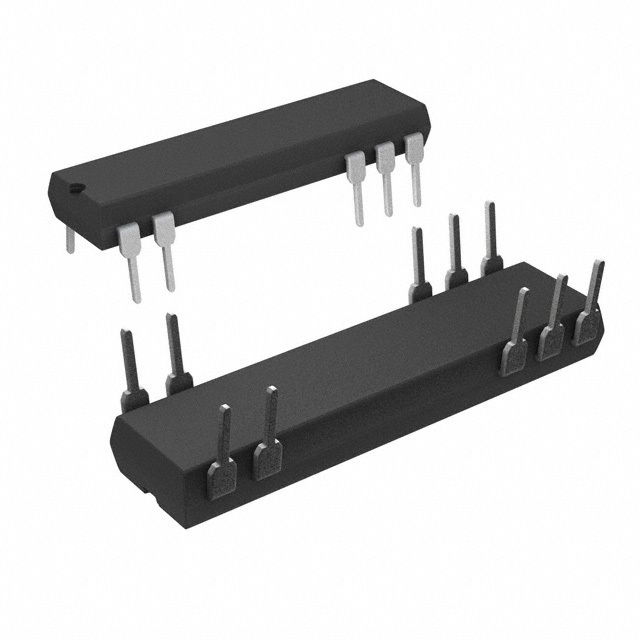

DCR011205P от Texas Instruments

Общее описание

DCR011205P от Texas Instruments - это изолированный модуль DC-DC преобразователя, обеспечивающий выходное напряжение в 5 В с максимальным выходным током 200 мА. Устройство предназначено для использования в коммерческих и промышленных приложениях, где требуется надежная изоляция и стабильное энергообеспечение.

Преимущества

• Высокая изоляция: Уровень изоляции 1 кВ позволяет использовать модуль в подключениях с высокой степенью безопасности.
• Компактные размеры: Устройство имеет небольшие размеры (22.9 мм x 7.1 мм x 5.3 мм), что упрощает его интеграцию в различные схемы.
• Широкий диапазон температур: Работает в температурном диапазоне от -40°C до 85°C, что увеличивает его универсальность в применении.
• Встроенные защиты: Имеется защита от перегрева (OTP) и короткого замыкания (SCP).

Недостатки

• Ограниченная мощность: Максимальная выходная мощность составляет всего 1 Вт, что может быть недостаточно для некоторых приложений.
• Ограниченный диапазон входного напряжения: Диапазон входного напряжения ограничен до 10.8В - 13.2В.

Типовое использование

• Промышленные контроллеры
• Изолированные интерфейсы
• Медицинское оборудование
• Телекоммуникационные устройства
• Автомобильная электроника

Рекомендации по применению

При использовании DCR011205P рекомендуется следовать следующим рекомендациям:

• Убедитесь, что подаваемое входное напряжение находится в пределах 10.8В - 13.2В.
• Обеспечьте достаточное охлаждение устройства при работе в верхней части температурного диапазона.
• Используйте рекомендованные конденсаторы на входе и выходе для минимизации пульсаций и шумов.

Основные технические характеристики

• Входное напряжение (мин./макс.): 10.8В - 13.2В
• Выходное напряжение: 5В
• Выходной ток (макс.): 200 мА
• Мощность: 1 Вт
• Изоляция: 1 кВ
• Температурный диапазон: -40°C ~ 85°C
• Монтаж: Сквозное отверстие
• Корпус: 18-DIP модуль, 10 выводов
• Размеры: 22.9 мм x 7.1 мм x 5.3 мм
• Функции контроля: Включение, активное высокое

Возможные аналоги

• Murata Power Solutions: NMK0512SAC
• RECOM Power: RS3-0505S

Использование DCR011205P от Texas Instruments позволяет добиться надежной и стабильной изоляции в различных приложениях, обеспечивая защиту от внешних воздействий и стабильную работу системы.
