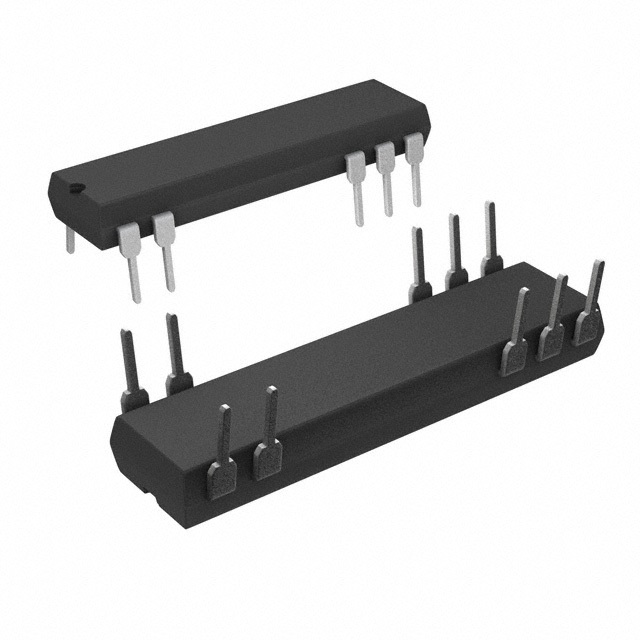

DCR010505P

DCR010505P от Texas Instruments

Общее описание

DCR010505P – это изолированный модуль DC-DC преобразователя, произведенный компанией Texas Instruments. Он предназначен для преобразования постоянного напряжения в условиях, где требуется электрическая изоляция между входом и выходом. Эта модель обеспечивает один выход с напряжением 5V и током до 200mA, при входном напряжении от 4.5V до 5.5V.

Преимущества

• Электрическая изоляция: Обеспечивает изоляцию до 1 kV, что увеличивает безопасность и надежность схемы.
• Компактность: Компактные размеры делают модуль идеальным для применения в ограниченном пространстве.
• Широкий диапазон рабочих температур: От -40°C до +85°C, что позволяет использовать модуль в разнообразных условиях.
• Функции защиты: Встроенные функции выключения по температуре (OTP) и защита от короткого замыкания (SCP) обеспечивают долгосрочную надёжность и безопасность использования.

Недостатки

• Низкая мощность: Максимальный выход 1W, что может быть недостаточно для более требовательных приложений.

Типовое использование

• Медицинское оборудование: Высокая изоляция делает этот модуль подходящим для медицинских приборов.
• Телекоммуникационные системы: Обеспечивает стабильное питание в телекоммуникационных устройствах.
• Промышленная автоматизация: Используется в контроллерах и промышленных системах управления.

Рекомендации по применению

• Правильное размещение элементов: При проектировании схемы убедитесь, что модуль установлен с соблюдением всех рекомендаций по монтажу и охлаждению.
• Используйте фильтрацию: Для минимизации электромагнитных помех рекомендуется использовать фильтрующие конденсаторы на входе и выходе.

Основные технические характеристики

• Входное напряжение: 4.5V - 5.5V
• Выходное напряжение: 5V
• Максимальный выходной ток: 200mA
• Мощность: 1W
• Изоляция: 1 kV
• Температурный диапазон: -40°C ~ 85°C
• Функции защиты: Отключение по температуре (OTP), защита от короткого замыкания (SCP)
• Размеры: 22.9mm x 7.1mm x 5.3mm
• Корпус: 18-DIP Module, 10 Leads

Возможные аналоги

• Murata MGJ1D0515SC:
  • Аналогичный изолированный DC-DC преобразователь с схожими характеристиками.
• RECOM R-78C5.0-1.0:
  • Преобразователь c входным напряжением от 6.5V до 35V и выходом в 5V, до 1A.

Заключение

DCR010505P – надежный и компактный DC-DC преобразователь с высоким уровнем изоляции. Он найдет применение в самых разнообразных устройствах, от медицинского оборудования до промышленных систем. Учитывайте его мощностные ограничения при проектировании вашей схемы.
