DCPA10512DEVM-868

Общее описание

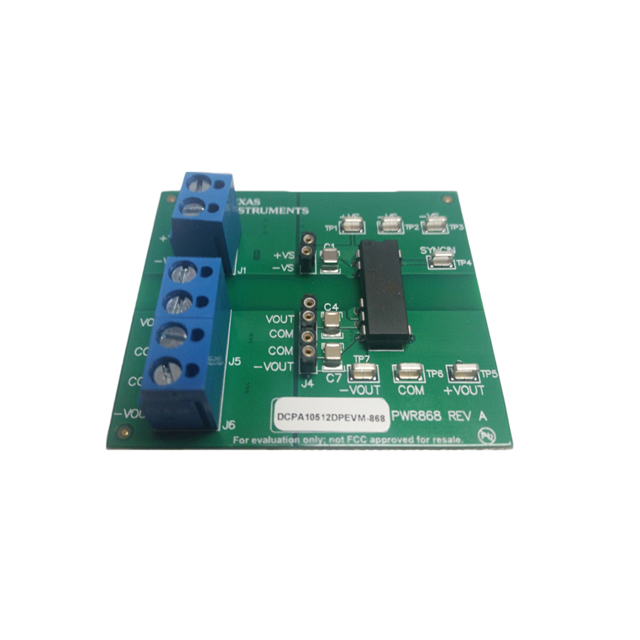

DCPA10512DEVM-868 — это демонстрационная плата для низкопрофильных DC/DC преобразователей с изолированными выходами от компании Texas Instruments. Плата разработана для демонстрации работы преобразователя DCPA10512, обеспечивающего двухканальный изолированный выход с максимально возможной эффективностью и минимальными габаритами.

Преимущества

• Высокая эффективность: Преобразователь обеспечивает высокую эффективность работы, что позволяет минимизировать потери энергии.
• Изоляция выходов: Изолированные выходы обеспечивают дополнительную безопасность и улучшенную помехоустойчивость.
• Компактные размеры: Низкие габариты платы позволяют использовать её в приложениях с ограниченным пространством.
• Полностью укомплектованная плата: Плата полностью укомплектована и готова к использованию сразу после распаковки.

Недостатки

• Ограниченная мощность: Выходная мощность ограничена 1 Вт, что может быть недостаточно для приложений, требующих большего энергопотребления.
• Фиксированные выходные напряжения: Возможны ограничения из-за фиксированных выходных напряжений.

Типовое использование

Эта демонстрационная плата может быть использована в широком спектре приложений, включая:

• Индустриальные системы управления.
• Системы телекоммуникаций.
• Оборудование автоматизации.
• Медицинское оборудование.

Рекомендации по применению

• Правильный отвод тепла: Обеспечьте адекватное охлаждение для поддержания оптимальных рабочих условий.
• Безопасность изоляции: Убедитесь, что изоляция выходов соответствует требованиям вашей системы.
• Точный контроль параметров: Используйте соответствующие инструменты для контроля и измерения выходных параметров.

Основные технические характеристики

• Цель**: DC/DC преобразователь
• Выходы и тип: 2 изолированных выхода
• Выходная мощность: 1 Вт
• Выходное напряжение: ±12 В
• Входное напряжение: 4.5 В ~ 5.5 В
• Тип платы: Полностью укомплектованная
• Поставляемое оборудование: Плата

Возможные аналоги

• DCPA10505DEVM — Демонстрационная плата для DC/DC преобразователя DCPA10505 с аналогичными характеристиками и выходным напряжением ±5 В.
• DCPA10503DEVM — Плата для демонстрации DC/DC преобразователя DCPA10503 с выходным напряжением ±3.3 В.

Эта демонстрационная плата идеально подходит для инженеров и разработчиков, которые ищут эффективное и компактное решение для изолированных DC/DC преобразователей.
