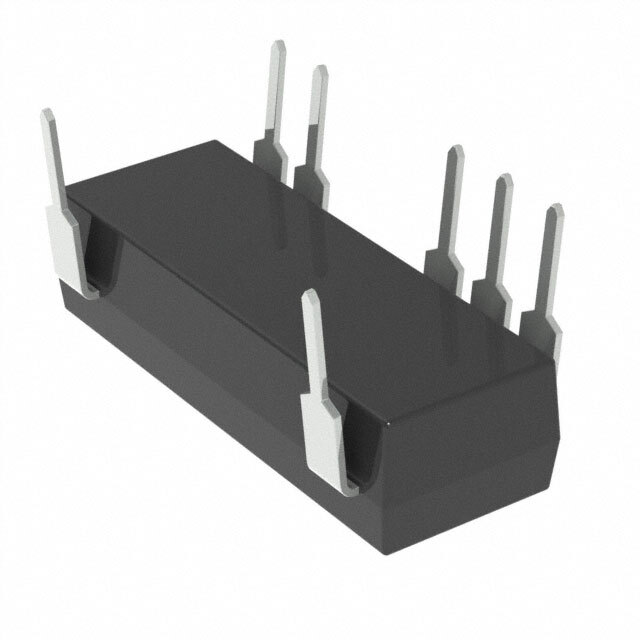

DCP022415DP

DCP022415DP от Texas Instruments

Общее описание

DCP022415DP представляет собой изолированный DC-DC преобразователь выходной мощностью 2 Вт. Это устройство с двумя выходами, обеспечивающими стабильные +15 В и -15 В, и предназначенное для применения в различных ITE (информационных и телекоммуникационных) устройствах.

Преимущества

• Изоляция: Предоставляет изолированное энергоснабжение, что важно для разделения цепей и минимизации шумов.
• Компактный размер: Корпус PDIP-7 с высокоинтегрированными компонентами.
• Широкий диапазон входного напряжения: Рабочий диапазон от 21.6 В до 26.4 В.
• Работа при экстремальных температурах: Работает в температурном диапазоне от -40°C до +85°C.

Недостатки

• Мощность ограничена 2 Вт, что может быть недостаточно для высокопотребляющих приложений.
• Эффективность: 79%, что ниже некоторых современных высокоэффективных решений.

Типовое использование

• Информационные и телекоммуникационные устройства
• Промышленные системы
• Микропроцессорные системы
• Изолированное энергоснабжение

Рекомендации по применению

• Убедитесь, что номинальное входное напряжение находится в пределах допустимого диапазона.
• Следует учитывать правильное отведение тепла при работе на верхнем пределе температуры.
• Рекомендуется использовать в сочетании с другими фильтрующими компонентами для минимизации электрических шумов.

Основные технические характеристики

• Количество выходов: 2
• Входное напряжение (мин.): 21.6В
• Входное напряжение (макс.): 26.4В
• Выходное напряжение 1: 15В
• Выходное напряжение 2: -15В
• Максимальный выходной ток: 67мА, 67мА
• Мощность: 2 Вт
• Изоляционное напряжение: 1 кВ
• КПД: 79%
• Рабочая температура: -40°C ~ +85°C
• Монтаж: Сквозное отверстие (DIP-7)
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм

Возможные аналоги

• DCP021212DP: Так же от Texas Instruments, с выходным напряжением +12 В и -12 В.
• NME2415DC: От Murata Power Solutions с аналогичными характеристиками для +15 В и -15 В.

Этот преобразователь является отличным выбором для различных приложений, требующих качественного изолированного питания при компактных размерах и стабильной работе в широком диапазоне температур.
