DCP022405DP

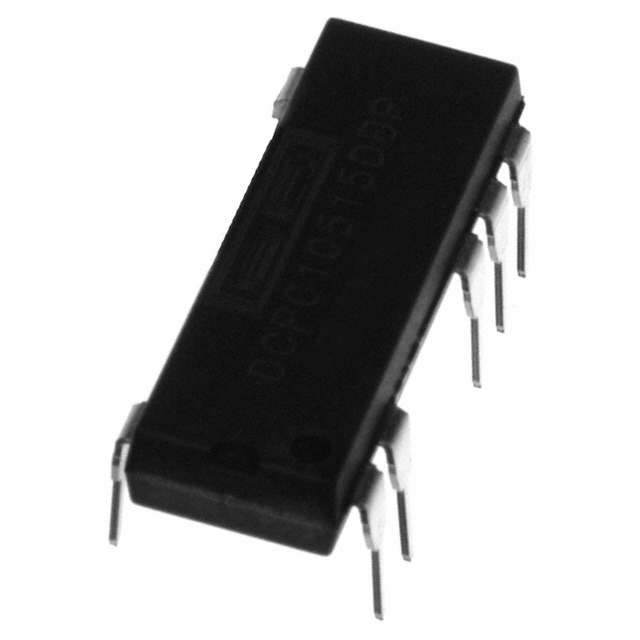

DCP022405DP от Texas Instruments

Общее описание:
DCP022405DP - это изолированный DC-DC преобразователь от Texas Instruments, предназначенный для преобразования входного напряжения в два выходных напряжения. Устройство компактное и находит широкое применение в коммерческих и промышленных приложениях, требующих стабильного двунаправленного выхода с галванической изоляцией.

Преимущества:

• Двойной выход: ±5В с током до 200mA на каждом канале
• Высокий уровень изоляции (1 кВ), обеспечивающий безопасность и защиту компонентов
• Широкий диапазон рабочих температур (-40°C до 85°C)
• Высокая эффективность до 80%
• Компактный корпус для сквозного монтажа PDIP-7 (0.300", 7.62мм)

Недостатки:

• Максимальная мощность составляет 2 Вт, что может быть недостаточно для некоторых силовых приложений
• Входное напряжение ограничено диапазоном 21.6V до 26.4V

Типовое использование:

• Электронные системы управления, требующие изолированного питания
• Промышленное оборудование
• Телекоммуникационные устройства
• Чувствительные аналоговые и цифровые схемы

Рекомендации по применению:

• Убедитесь, что входное напряжение находится в пределах допустимого диапазона (21.6V - 26.4V)
• Для обеспечения максимальной стабильности и защиты устройства, рекомендуется использовать соответствующие фильтры на выходе
• При проектировании платы учитывайте необходимость отвода тепла, особенно при работе в верхнем диапазоне температур

Основные технические характеристики:

• Входное напряжение: 21.6V - 26.4V
• Выходное напряжение: 5V и -5V
• Максимальный выходной ток: 200mA на каждый выход
• Мощность: 2 Вт
• Изоляция: 1 кВ
• Эффективность: До 80%
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 14-DIP (0.300", 7.62мм), 7 выводов

Возможные аналоги:

• Recom RxxP05D
• Murata MEA1D0505SC
• XP Power JCM2012S05

Эти аналоги могут немного отличаться по параметрам, но в целом выполняют аналогичные задачи преобразования напряжений.

Примечание:
Перед использованием устройства в конкретном проекте рекомендуется внимательно ознакомиться с техническим даташитом и руководством по применению от производителя.
