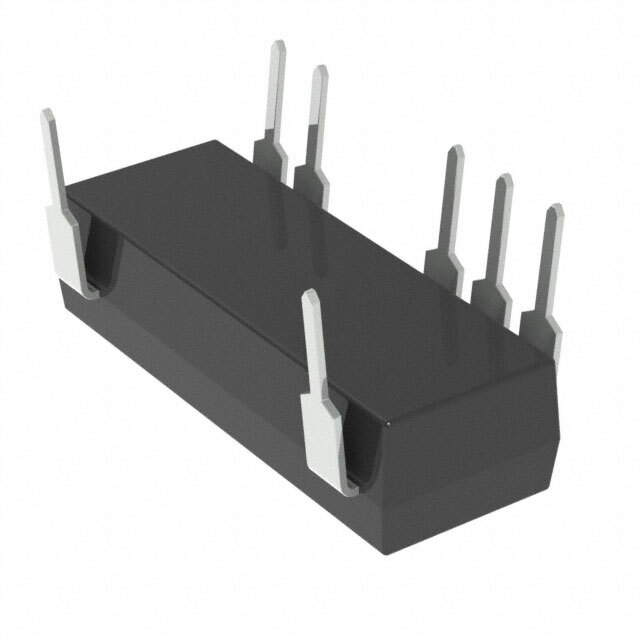

DCP020515DP

DCP020515DP от Texas Instruments

Общее описание: DCP020515DP - это изолированный DC-DC преобразователь мощностью 2 Вт, разработанный компанией Texas Instruments. Данный модуль обеспечивает двойное выходное напряжение ±15 В при максимальном выходном токе 67 мА на каждую линию. Конвертер предназначен для использования в условиях с широким диапазоном входного напряжения от 4.5 В до 5.5 В. Он обладает высокой эффективностью и надежной изоляцией до 1 кВ, что делает его идеальным для различных коммерческих применений в сфере информационных технологий (ITE).

Преимущества:

• Компактный дизайн в 14-контактном DIP корпусе.
• Высокая эффективность до 85%, что снижает потери энергии.
• Надежная изоляция с напряжением пробоя до 1 кВ.
• Широкий диапазон рабочих температур от -40°C до 85°C.
• Наличие функций защиты от перегрева (OTP).

Недостатки:

• Ограниченная мощность (2 Вт), что может не подходить для приложений с высоким потреблением энергии.
• Ограниченный диапазон входного напряжения (от 4.5 В до 5.5 В).

Типовое использование:

• Промышленные контроллеры.
• Информационные технологии и коммуникационное оборудование.
• Оборудование телекоммуникаций.
• Приложения с требованием к гальванической развязке.

Рекомендации по применению:

• При использовании данного преобразователя необходимо учитывать максимальные пределы тока и мощности для предотвращения перегрева и выхода из строя устройства.
• Рекомендуется применять внешние фильтры для снижения электромагнитных помех и улучшения стабильности работы модуля.
• Обеспечьте адекватную вентиляцию или тепловой отвод для работы в условиях высокой окружающей температуры.

Основные технические характеристики:

• Тип: Изолированный модуль
• Число выходов: 2
• Входное напряжение (мин): 4.5 В
• Входное напряжение (макс): 5.5 В
• Выходное напряжение 1: 15 В
• Выходное напряжение 2: -15 В
• Максимальный выходной ток: 67 мА для каждого выхода
• Мощность: 2 Вт
• Напряжение изоляции: 1 кВ
• Эффективность: 85%
• Температурный диапазон: от -40°C до 85°C
• Корпус: 14-DIP (0.300", 7.62 мм), 7 выводов
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм

Возможные аналоги:

• Murata Power Solutions MEA1D0515SC
• Traco Power THM 2-2411

DCP020515DP от Texas Instruments - это надежный выбор для инженерных решений, требующих стабильного и изолированного двойного выходного напряжения, с высокой эффективностью и компактными габаритами.
