DCP011512DBP

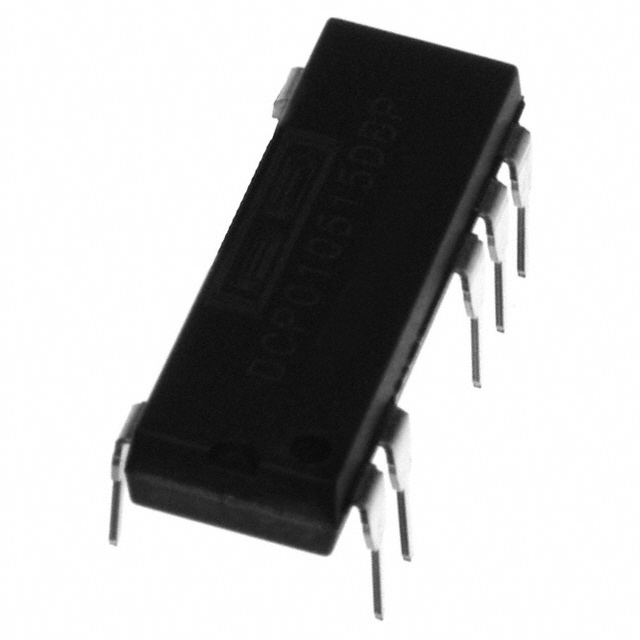

DCP011512DBP – Преобразователь DC-DC изолированный, Texas Instruments

Общее описание

DCP011512DBP – это высокоэффективный изолированный модуль преобразователя DC-DC от компании Texas Instruments. Он предназначен для преобразования входного напряжения в диапазоне от 13.5 до 16.5 В в два симметричных выхода по ±12 В с максимальной нагрузкой 42 мА на каждый выход. Этот модуль обладает улучшенной изоляцией в 1 кВ и компактным корпусом, что делает его идеальным решением для применения в промышленных и коммерческих устройствах.

Преимущества

• Высокая изоляция: Изоляция в 1 кВ обеспечивает надежную защиту и разделение цепей.
• Компактный размер: Удобный для монтажа корпус 7-PDIP занимает минимальное пространство на плате.
• Высокая эффективность: КПД на уровне 78% минимизирует потери энергии и тепловыделение.
• Широкий интервал рабочей температуры: От -40°C до 100°C, что позволяет использовать модуль в суровых условиях.

Недостатки

• Ограниченная мощность: Максимальная выходная мощность составляет всего 1 Вт, что может быть недостаточно для некоторых приложений.
• Требования к входному напряжению: Входное напряжение строго регулируется в пределах 13.5 до 16.5 В, что может потребовать дополнительных стабилизаторов.

Типовое использование

• Измерительные приборы
• Системы управления и контроля
• Медицинские устройства (не критические)
• Промышленные контроллеры

Рекомендации по применению

• Использование дополнительного фильтра: Для повышения стабильности работы и уменьшения шумов рекомендуется использование дополнительных фильтров на входе и выходе модуля.
• Теплоотвод: При работе в высоконагруженных или высокотемпературных условиях необходимо предусмотреть адекватное охлаждение для предотвращения перегрева.
• Защита цепей: Включите защитные компоненты, такие как диоды и предохранители, для предотвращения повреждений в случае аномальных условий работы.

Основные технические характеристики

• Тип модуля: Изолированный
• Количество выходов: 2 (±12 В)
• Входное напряжение: 13.5 – 16.5 В
• Выходной ток (макс): 42 мА, 42 мА
• Выходная мощность: 1 Вт
• Изоляция: 1 кВ
• Эффективность: 78%
• Рабочая температура: -40°C ~ 100°C
• Корпус: 7-PDIP (0.300", 7.62 мм), 14-DIP (0.300", 7.62 мм), 7 выводов
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм (0.78" x 0.33" x 0.21")

Возможные аналоги

• Murata Power Solutions NV1205C
• XP Power JCA0512D12
• CUI Inc PDS1-S24-D12-S

Использование DCP011512DBP предоставит надежное и эффективное решение для стабилизации и преобразования напряжения в различном оборудовании и системах.
