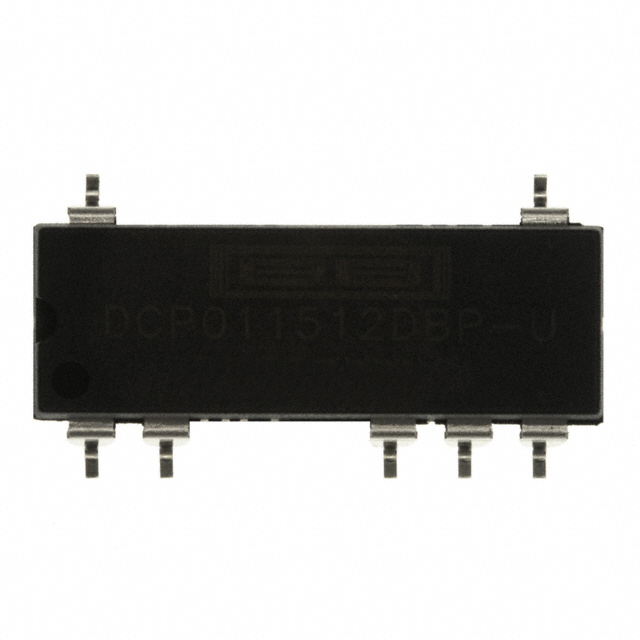

DC/DC Конвертер DCP011512DBP-U от Texas Instruments

Общее описание

DC/DC конвертер DCP011512DBP-U от Texas Instruments - это изолированный модуль, обеспечивающий двухвыходное напряжение 12V и -12V, при входном напряжении от 13.5V до 16.5V. Такой компактный и надежный компонент подходит для широкого спектра применений, обеспечивая стабильное питание и электромагнитную изоляцию.

Преимущества

• Изолированный модуль: Обеспечивает изоляцию до 1 кВ, что предотвращает взаимное влияние цепей и повышает безопасность.
• Компактные размеры: Минимальные габариты, удобные для интеграции в конструкции с ограниченным пространством.
• Надежность: Имеет защиту от перегрева (OTP) и от короткого замыкания (SCP).
• Высокая эффективность: КПД достигает 78%, что снижает потери при преобразовании энергии.

Недостатки

• Ограниченный диапазон входного напряжения: Работает в пределах от 13.5V до 16.5V, что может потребовать дополнительных регуляторов или источников питания.
• Низкая выходная мощность: Максимальная мощность составляет 1W, что может быть недостаточно для высокомощных приложений.

Типовое использование

• ИТЭ (информационные и телекоммуникационные системы): Применяется в устройствах, требующих стабильного изолированного питания.
• Электронные системы управления: Идеален для использования в системах управления, требующих двойного изолированного питания.
• Медицинская аппаратура: Обеспечивает надежное и безопасное питание для различных медицинских приборов.

Рекомендации по применению

• Обязательно проверяйте совместимость диапазона входного напряжения ваших устройств с входным напряжением конвертера.
• Убедитесь, что мощность конвертера соответствует требованиям вашего приложения.
• Рассмотрите использование дополнительных фильтров для снижения электромагнитных помех.

Основные технические характеристики

Возможные аналоги

• DCP010512DBP-U: Модель с аналогичными исходными характеристиками, но с другими параметрами выходного напряжения.
• DCP021212DBP-U: Двухвыходной изолированный DC/DC конвертер, подходящий для других диапазонов входных и выходных напряжений.

Использование DCP011512DBP-U от Texas Instruments позволяет создать надежные и безопасные решения для питания различных электронных систем с изоляцией и стабильностью.
