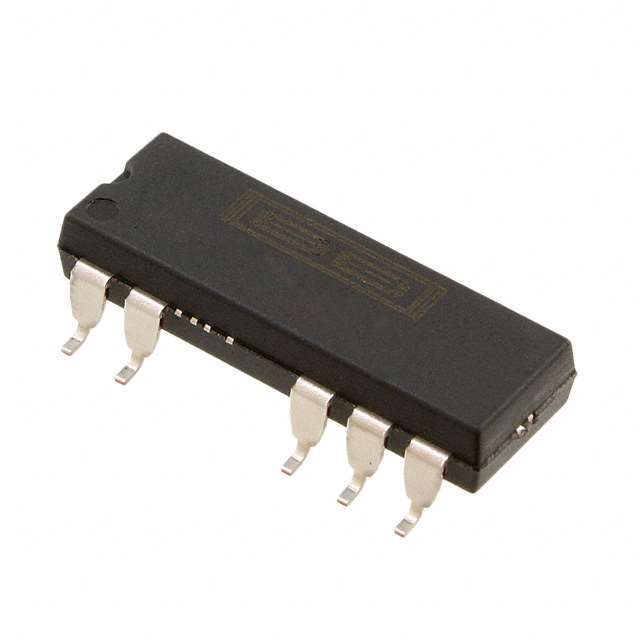

DCP010515DBP-U

DCP010515DBP-U от Texas Instruments

Общее описание

DCP010515DBP-U представляет собой изолированный DC-DC преобразователь, предоставляемый компанией Texas Instruments. Данный модуль позволяет преобразовывать напряжение с 5 В (вход) до ±15 В (выход) при мощности до 1 Вт. Он выполнен в корпусе типа 7-SMD и предназначен для поверхностного монтажа.

Преимущества

• Изоляция: Позволяет безопасно разделять цепи и предотвращать передачу шумов.
• Высокая эффективность: До 85%, что снижает энергопотребление и тепловыделение.
• Широкий диапазон рабочих температур: От -40°C до +100°C, что делает его подходящим для различных условий эксплуатации.
• Ограничение по короткому замыканию (SCP) и защита от перегрева (OTP).

Недостатки

• Малая мощность: Максимальная выходная мощность составляет всего 1 Вт, что может быть недостаточно для высокомощных приложений.

Типовое использование

• Информационные технологии и оборудование для коммерческого применения
• Медицинские приборы
• Промышленные системы
• Блоки питания изолированных цепей

Рекомендации по применению

• Использовать в условиях, требующих гальванической изоляции для обеспечения безопасности.
• Обеспечить хорошее охлаждение при работе на высоких температурных режимах.
• При монтаже уделить внимание правильному позиционированию и пайке для надежного соединения.

Основные технические характеристики

• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение: ±15 В
• Максимальный выходной ток: 33 мА, 33 мА
• Выходная мощность: 1 Вт
• Изоляция: 1 кВ
• Рабочая температура: от -40°C до +100°C
• Эффективность: 85%
• Тип монтажа: Поверхностный (SMD)
• Корпус: 14-SMD модуль, 7 выводов
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм

Возможные аналоги

• Mornsun B0505S-1W: Схожий по характеристикам модуль, однако имеется некоторое отличие в входном и выходном напряжениях.
• Murata NMA0515SC: Преобразователь аналогичных параметров, но в другом корпусе и с некоторыми функциональными отличиями.

Заключение

Модуль DCP010515DBP-U от Texas Instruments является надежным и эффективным решением для задач, требующих изоляции и стабилизации напряжения с минимальной мощностью. Широкий рабочий диапазон температур и встроенные защиты делают его пригодным для широкого спектра применений.
