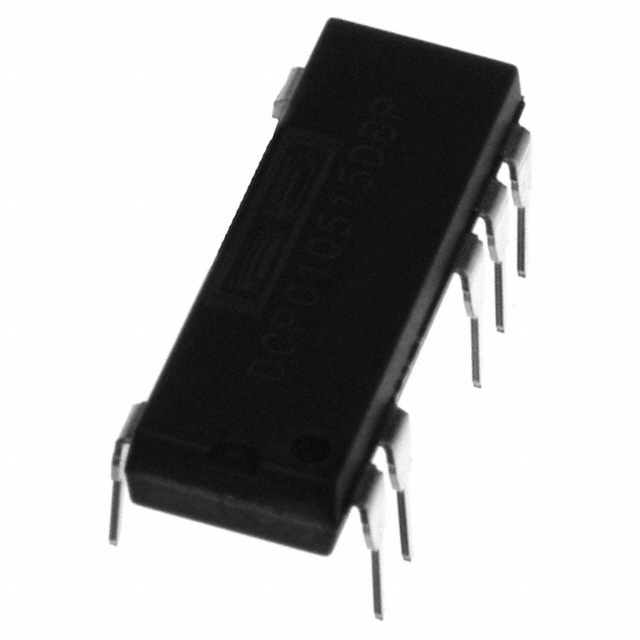

DCP010515BP от Texas Instruments

Общее описание

DCP010515BP от Texas Instruments – это изолированный модуль преобразователя постоянного тока (DC-DC), который обеспечивает один выход с номинальным напряжением 15V и мощностью 1W. Преобразователь спроектирован для работы в широком диапазоне входных напряжений от 4.5V до 5.5V. Этот компонент предназначен для использования в различных коммерческих применениях, включая информационные и телекоммуникационные технологии (ITE).

Преимущества

• Изолированный выход: Обеспечивает электрическую изоляцию между входом и выходом, что улучшает безопасность и снижает помехи.
• Компактный размер: Удобство проектирования и интеграции в монтажные платы благодаря небольшим размерам.
• Высокая эффективность: Эффективность до 82%, что минимизирует тепловыделение и потери энергии.
• Надежность: Встроенные защиты от перегрева (OTP) и короткого замыкания (SCP) обеспечивают надежную работу в различных условиях.

Недостатки

• Ограниченная мощность: Максимальная мощность 1W может быть недостаточной для некоторых применений с высокими энергетическими требованиями.
• Температурные ограничения: Хотя диапазон рабочих температур достаточно широкий (-40°C до 100°C), в экстремальных условиях может потребоваться дополнительное охлаждение.

Типовое использование

• Информационные технологии и телекоммуникации (ITE)
• Приборы и оборудование промышленного контроля
• Системы с изоляцией между сегментами цепи

Рекомендации по применению

• Убедитесь, что входное напряжение стабильно находится в диапазоне от 4.5V до 5.5V.
• Используйте внешние компоненты для дополнительной фильтрации входного и выходного питания, чтобы минимизировать шум и помехи.
• При проектировании платы учитывайте условия охлаждения, особенно при высокой температуре окружающей среды.

Основные технические характеристики

Возможные аналоги

• DCP010512BP: Преобразователь с выходным напряжением 12V
• DCP010505BP: Преобразователь с выходным напряжением 5V

Этот модуль преобразователя постоянного тока идеально подходит для приложений, требующих надежной изоляции и стабильного выходного напряжения в условиях широкого диапазона входных напряжений.
