DCP010512DBP

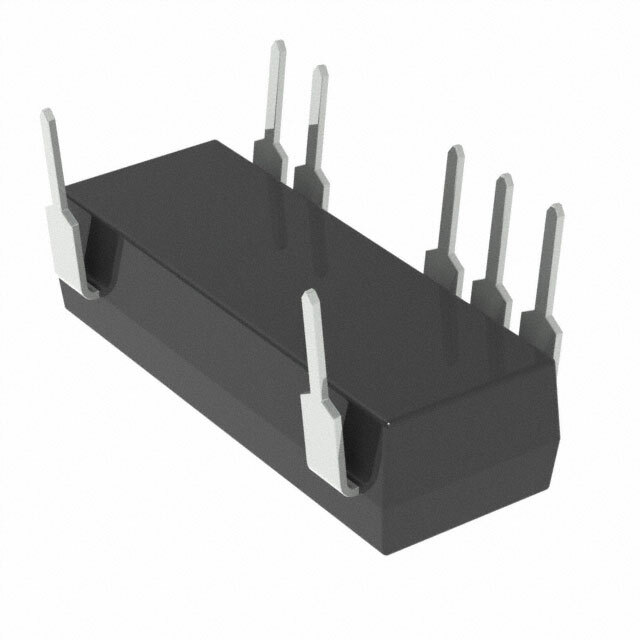

Конвертер DC-DC DCP010512DBP

Общее описание

DCP010512DBP от Texas Instruments — это изолированный модульный DC-DC преобразователь с двумя выходами, предназначенный для преобразования входного напряжения в диапазоне от 4.5 В до 5.5 В в стабилизированные выходные напряжения +12 В и -12 В. Этот компонент находит применение в различных электронных устройствах, требующих надежного и энергоэффективного преобразования напряжения с изоляцией.

Преимущества

• Изоляция: Обеспечивает изоляцию выхода от входа на уровне 1 кВ, что способствует безопасности и защищенности системы.
• Компактность: Собран в компактном корпусе PDIP, что экономит место на печатной плате.
• Надежность: Встроенные защиты от перегрева (OTP) и короткого замыкания (SCP) увеличивают надежность устройства.
• Высокая эффективность: Эффективность до 82% позволяет снизить потери энергии и тепловыделение.

Недостатки

• Ограниченная мощность: Максимальная выходная мощность ограничена 1 Вт, что делает этот преобразователь непригодным для приложений с большими требованиями по энергии.
• Ограничение по температуре: Рабочий температурный диапазон -40°C ~ 100°C может быть недостаточным для экстремальных условий.

Типовое использование

• Промышленные и коммерческие приложения
• Изолированные схемы питания
• Устройства связи и телекоммуникации
• Медицинское оборудование
• Малые схемы систем управления

Рекомендации по применению

• Установите устройство в положении, обеспечивающем достаточное тепловое рассеяние.
• Используйте соответствующие компоненты фильтрации для минимизации пульсаций на выходе.
• Обеспечьте соблюдение предельно допустимых параметров входного и выходного напряжения и выходного тока для предотвращения выхода из строя устройства.

Основные технические характеристики

• Тип: Изолированный модуль DC-DC преобразователя
• Количество выходов: 2
• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение 1: 12 В
• Выходное напряжение 2: -12 В
• Максимальный выходной ток: 42 мА по каждому выходу
• Выходная мощность: 1 Вт
• Изоляционное напряжение: 1 кВ
• Эффективность: До 82%
• Защита: От перегрева (OTP), от короткого замыкания (SCP)
• Температурный диапазон работы: -40°C ~ 100°C
• Габариты: 19.7 мм x 8.3 мм x 5.3 мм (0.78" x 0.33" x 0.21")
• Корпус: PDIP (14-DIP, 0.300", 7.62 мм, 7 выводов)

Возможные аналоги

• REC3–1205SRW/R10/A/M от RECOM Power
• TEN 8–4812WIN от TRACO Power
• MEU1S1205SC от Murata Power Solutions

Этот компонент — отличное решение для изолированных систем электропитания и преобразования напряжения благодаря своим высоким характеристикам, надежности и компактности.
