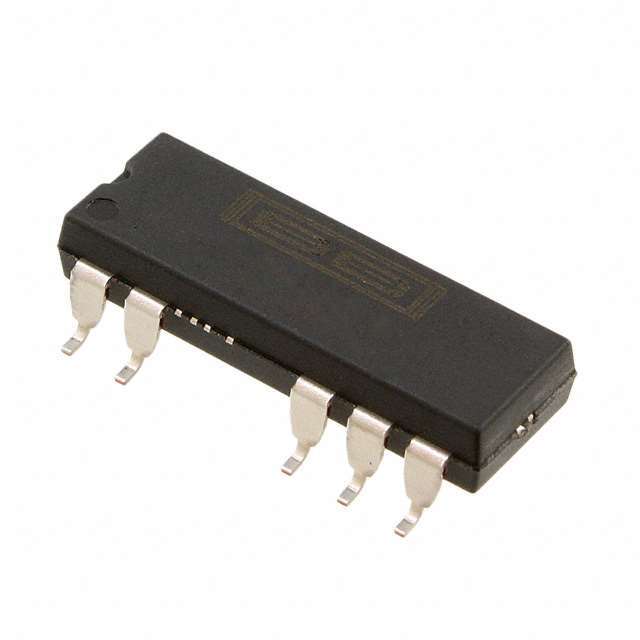

DCP010512BP-U

DCP010512BP-U от Texas Instruments

Общее описание: DCP010512BP-U - это изолированный DC-DC преобразователь производства Texas Instruments. Он позволяет преобразовывать входное напряжение 4.5V-5.5V в стабилизированное выходное напряжение 12V с максимальным выходным током 83 мА. Устройство обладает высокой эффективностью, компактными габаритами и высокой степенью изоляции, что делает его идеальным для использования в различных приложениях.

Преимущества:

• Высокая эффективность: Эффективность достигает 85%, что позволяет минимизировать потери энергии.
• Компактные размеры: Устройство занимает площадь всего 19.7 мм x 8.3 мм, что позволяет использовать его в ограниченных по пространству приложениях.
• Изоляция: Обеспечивает изоляцию 1 кВ, что важно для защиты и безопасности.
• Широкий диапазон рабочих температур: Работает в температурном диапазоне от -40 до 100°C.

Недостатки:

• Низкий выходной ток: Максимальный выходной ток составляет 83 мА, что может быть недостаточно для некоторых энергоемких приложений.
• Требуется защита: Для максимальной надежности рекомендуется использование внешних защитных схем.

Типовое использование:

• ИТ и коммерческие приложения: Преобразователь идеально подходит для ИТ оборудования, процессоров и различных коммерческих электронных устройств.
• Изолированные схемы: Благодаря высокой степени изоляции, может использоваться в схемах, где требуется защита от перенапряжения и потенциалов.

Рекомендации по применению:

• Используйте фильтрационные конденсаторы: Для улучшения стабильности выходного напряжения рекомендуется использовать фильтрационные конденсаторы.
• Настройка на активный высокий уровень: Включение устройства осуществляется при подаче высокого уровня сигнала на вход Enable.
• Контроль температуры: Обеспечьте достаточное охлаждение при работе в верхнем диапазоне температур.

Основные технические характеристики:

• Тип: Изолированный модуль
• Количество выходов: 1
• Входное напряжение (мин): 4.5V
• Входное напряжение (макс): 5.5V
• Выходное напряжение: 12V
• Максимальный выходной ток: 83 мА
• Мощность: 1 Вт
• Изоляция: 1 кВ
• Рабочая температура: от -40°C до 100°C
• Эффективность: 85%
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 14-SMD модуль, 7 выводов
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм (длина x ширина x высота)

Возможные аналоги:

• Murata Power Solutions: NMV0512SC
• RECOM Power: REC5-1212DRW/H2/A/M

При выборе аналога обязательно проверяйте соответствие технических характеристик и условий работы с вашими требованиями.
