Общее описание

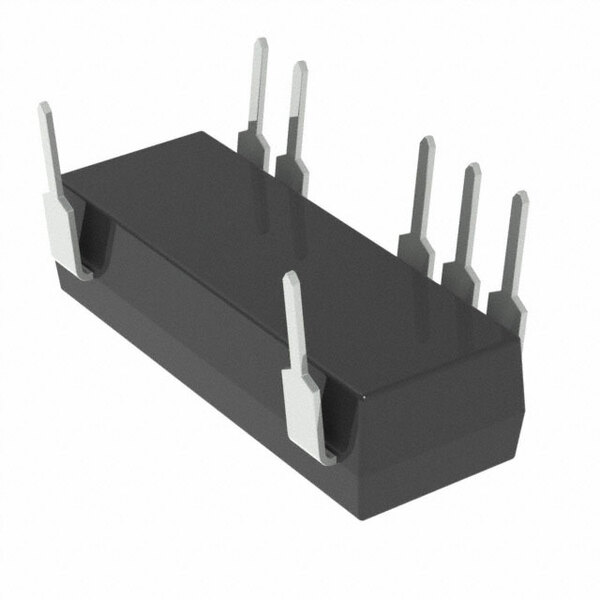

DCP010505DBP - это изолированный модуль DC-DC преобразователя мощностью 1 Вт от компании Texas Instruments. Он служит для преобразования входного напряжения 5В в две изолированные выходные линии: +5В и -5В с номинальной токовой нагрузкой по 100 мА. Преобразователь заключен в компактный корпус DIP с семью выводами.

Преимущества

• Изоляция: Высокое изоляционное напряжение 1 кВ обеспечивает защиту и надежность в системах, требующих гальванической развязки.
• Компактность: Компактный размер корпуса PDIP-7 позволяет легко интегрировать модуль в различные устройства.
• Высокая эффективность: Эффективность преобразования до 81%, что снижает тепловые потери и улучшает общую производительность системы.
• Защита: Встроенная защита от перегрева (OTP) и защита от короткого замыкания (SCP) обеспечивают долгосрочную надежность и безопасность.

Недостатки

• Ограниченная мощность: Максимальная выходная мощность 1 Вт может быть недостаточной для приложений с большими потребностями в мощности.
• Температурные ограничения: Хотя устройство работает в широком диапазоне температур, экстремальные условия эксплуатации могут потребовать дополнительного охлаждения или защиты.

Типовое использование

• Импульсные источники питания
• Системы автоматического управления
• Телекоммуникационные устройства
• Промышленная автоматизация
• Медицинские приборы

Рекомендации по применению

• Монтаж: Убедитесь, что корпус DIP монтируется правильно и надежно припаян для минимизации электрических помех.
• Температурный режим: Эксплуатация при температуре от -40°C до +100°C, поэтому обеспечьте подходящие условия окружающей среды.
• Фильтрация: Используйте подходящие фильтры на входе и выходе для уменьшения электрических шумов и стабилизации работы устройства.

Основные технические характеристики

• Входное напряжение: 4.5 В - 5.5 В
• Выходное напряжение: +5 В и -5 В
• Выходной ток: 100 мА, 100 мА
• Мощность: 1 Вт
• Изоляционное напряжение: 1 кВ
• Эффективность: 81%
• Корпус: DIP-7 (0.300", 7.62 мм)
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм
• Рабочая температура: -40°C ~ 100°C
• Защита: OTP, SCP

Возможные аналоги

• Murata NME0505SC - аналогичный изолированный DC-DC преобразователь мощностью 1 Вт
• RECOM R1S05-0505 - 1 Вт изолированный модуль DC-DC преобразователя с входным напряжением 5 В и выходом ±5 В.
• Traco Power TMA 0505S - 1 Вт изолированный преобразователь с похожими техническими характеристиками.

Используйте DCP010505DBP для обеспечения стабильного и изолированного питания в ваших проектах, гарантируя защиту и высокую производительность.
