DCP010505BP-U

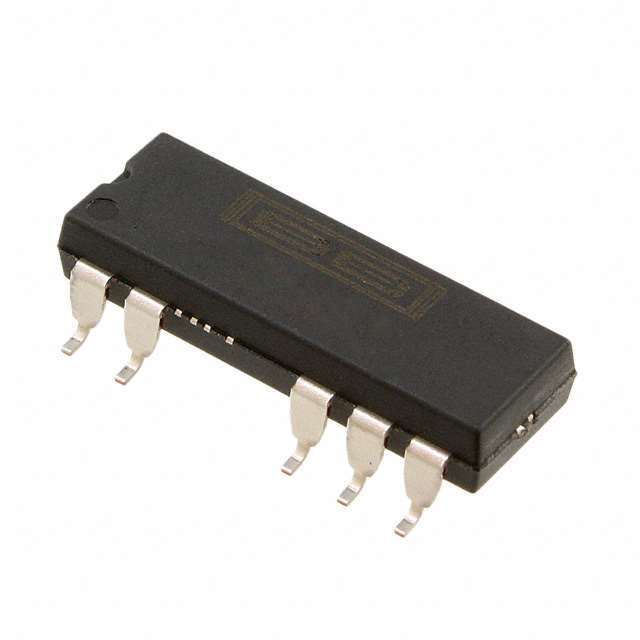

DCP010505BP-U от Texas Instruments

Общее описание

DCP010505BP-U – это изолированный модуль DC-DC преобразователя от компании Texas Instruments с входным напряжением от 4.5В до 5.5В и выходным напряжением 5В. Модуль способен обеспечить выходной ток до 200 мА и обладает мощностью 1 Вт. Он предназначен для обеспечения изоляции в цепях постоянного тока, что критично в ряде приложений, требующих защиты данных и оборудования.

Преимущества

• Изоляция 1 кВ: Обеспечивает защиту и предотвращает прохождение неисправностей между входной и выходной цепями.
• Компактный форм-фактор: Размеры 19.7 мм x 8.3 мм x 5.3 мм делают его подходящим для использования в пространствах с ограниченными размерами.
• Высокая эффективность: КПД до 80%, что способствует снижению потерь энергии и нагрева.
• Простота установки: Поверхностный монтаж упрощает интеграцию в современные печатные платы.

Недостатки

• Ограниченная мощность: Максимальная мощность 1 Вт может быть недостаточна для приложений, требующих более высокого напряжения и тока.

Типовое использование

• Изоляция и преобразование питания в сетевом оборудовании.
• Защита цепей микроконтроллеров и датчиков.
• Исследовательское и опытное производство.

Рекомендации по применению

• Защита данных и оборудования: Используйте DCP010505BP-U в приложениях, где важна изоляция для обеспечения безопасности и целостности данных.
• Индустриальные приложения: Модуль подходящий для применения в промышленных устройствах, включая системы автоматизации и управления.

Основные технические характеристики

• Входное напряжение: 4.5В - 5.5В
• Выходное напряжение: 5В
• Выходной ток: до 200 мА
• Мощность: 1 Вт
• Эффективность: до 80%
• Изоляция: 1 кВ
• Температурный диапазон: от -40°C до 100°C
• Размеры: 19.7 мм x 8.3 мм x 5.3 мм
• Корпус: 14-SMD модуль, 7 выводов

Возможные аналоги

• R1D-0505 от Recom: Преобразователь с аналогичными характеристиками, входное напряжение 4.5-5.5В и выходное напряжение 5В, изолированный, мощностью 1 Вт.
• MEV1S0505SC от Murata: Компактный DC-DC преобразователь с входным напряжением 4.5-5.5В и выходным напряжением 5В, изолированный, мощностью 1 Вт.
