DC996B-D

Аналого-цифровой преобразователь (АЦП) DC996B-D от Analog Devices

Общее описание

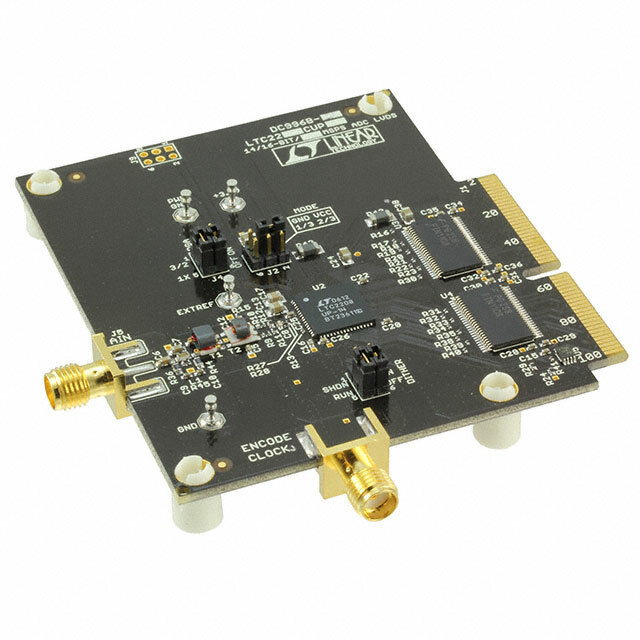

DC996B-D — это оценочная плата для АЦП LTC2208-14 от компании Analog Devices. Она предназначена для оценки и анализа производительности 14-битного аналого-цифрового преобразователя (ADC) с частотой выборки до 130 миллионов отсчетов в секунду (MSPS).

Преимущества

• Высокая точность: 14-битное разрешение позволяет получать точные цифровые данные.
• Высокая скорость: Частота выборки 130 MSPS обеспечивает быстрое преобразование аналоговых сигналов в цифровые.
• Удобство использования: Плата обеспечивает быстроту и простоту интеграции в системы, требующие высокопроизводительных АЦП.
• Компактность: Оценочная плата малого размера, легко подключается к тестовым системам.

Недостатки

• Энергопотребление: В условиях максимальной производительности энергопотребление может достигать 1.498 Вт.
• Ограниченная поддержка интерфейсов: Основной интерфейс для передачи данных — параллельный, что может ограничивать применение в определённых системах.

Типовое использование

• Измерительные системы: Подходит для систем осциллографов и других измерительных приборов.
• Системы связи: Может использоваться в системах передачи и приёма данных.
• Радарные системы: Применяется в радарах, требующих высокоскоростного цифрового преобразования сигналов.
• Аудио и видеосистемы: Используется для захвата и обработки сигналов в аудио- и видеоустройствах.

Рекомендации по применению

• Следите за надлежащим охлаждением для предотвращения перегрева при длительной работе на высокой скорости выборки.
• При интеграции в систему используйте экраны и фильтры, чтобы уменьшить влияние электромагнитных помех.
• При настройке и калибровке обращайте внимание на точность входных сигналов, чтобы обеспечить качество преобразования.

Основные технические характеристики

• Разрешение: 14 бит
• Частота выборки: до 130 MSPS
• Диапазон входного сигнала: 2.25 В пик-пик
• Энергопотребление: 1.498 Вт при 130 MSPS
• Интерфейс данных: Параллельный
• Комплектность: Оценочная плата (боард)

Возможные аналоги

• LTC2209-14 от Analog Devices — аналогичный АЦП с 14-битным разрешением и более высокой частотой выборки до 160 MSPS.
• ADS42LB69 от Texas Instruments — 14-битный АЦП с частотой выборки до 250 MSPS, с аналогичными интерфейсами передачи данных.
• AD9253 от Analog Devices — 14-битный четырехканальный АЦП с частотой выборки до 125 MSPS для более многоканальных приложений.

Оценочная плата DC996B-D от Analog Devices предоставляет высокую производительность и точность, что делает её отличным выбором для широкого спектра приложений, требующих высококачественного аналого-цифрового преобразования.
