DC993A – Плата оценки DC/DC регулятора LTC3542 от Analog Devices

Общее описание

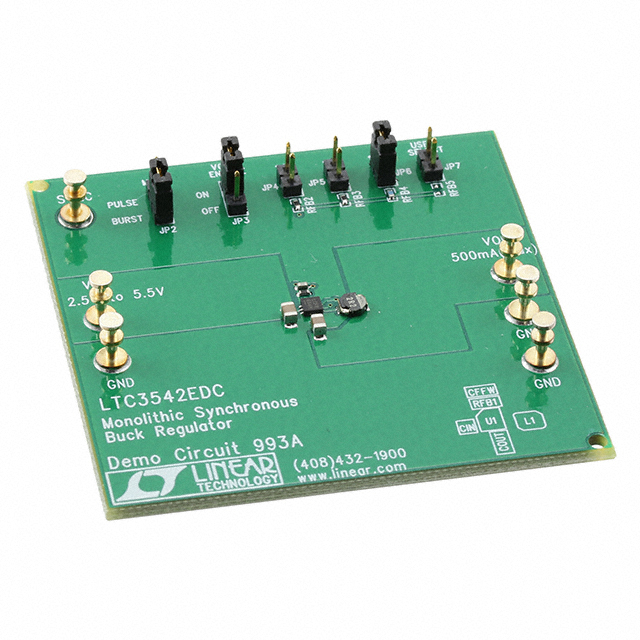

Плата DC993A предназначена для оценки возможностей понижающего DC/DC регулятора LTC3542 от Analog Devices. Это полностью укомплектованная плата, которая позволяет легко и быстро проверить работу регулятора в реальных условиях. LTC3542 – это синхронный понижающий (Buck) регулятор, предназначенный для применения в устройствах с низковольтными цифровыми сигналами.

Преимущества

• Высокая эффективность: До 96% для максимального времени автономной работы.
• Широкий диапазон входного напряжения: От 2.5V до 5.5V, что делает устройство универсальным для различных применений.
• Высокая частота переключения: 2.25MHz позволяет использовать компактные пассивные компоненты и минимизировать размеры схемы.
• Низкий ток покоя: Менее 40µA (без нагрузки), что важно для экономии энергии в режимах ожидания.
• Стабильная работа при низком уровне выходного напряжения: подача напряжения от 0.6V до 5V с точностью до ±2%.

Недостатки

• Сравнительно небольшая выходная мощность: Максимальный выходной ток составляет 500mA, что может быть недостаточно для применения в устройствах с высоким потреблением энергии.
• Ограниченный диапазон входного напряжения: До 5.5V, что может ограничивать применение в некоторых системах с более высоким напряжением.

Типовое использование

• Портативные устройства: Телефоны, планшеты, устройства носимой электроники.
• Электронные игрушки и гаджеты: С целью уменьшения размеров и улучшения энергоэффективности.
• Модули беспроводной связи: Для обеспечения стабильного питания передатчиков и микроконтроллеров.

Рекомендации по применению

• Настройка выходного напряжения: Можно настроить фиксированные значения выходного напряжения 1.2V, 1.5V или 1.8V, в зависимости от требуемой нагрузки.
• Обеспечение адекватного охлаждения: Позаботьтесь о тепловом отвязке, особенно при работе близкой к максимальной мощности.
• Использование качественных пассивных компонентов: Поддерживайте высокую эффективность и минимальные потери на переключение.

Основные технические характеристики

• Архитектура регулятора: Понижающий (Buck)
• Диапазон входного напряжения: 2.5V – 5.5V
• Выходное напряжение: 1.2V, 1.5V, 1.8V
• Максимальный выходной ток: 500mA
• Частота переключения: 2.25MHz
• Эффективность: До 96%
• Ток покоя: < 40µA

Возможные аналоги

• LTC3406: Понижающий регулятор с аналогичными характеристиками, но с возможностью подачи входного напряжения до 6V.
• TPS62060: Низковольтный понижающий регулятор от Texas Instruments, аналогичный по характеристикам.

Плата DC993A является отличным выбором для инженеров-разработчиков, которые ищут надежное и эффективное решение для понижающего напряжения в своих проектах.
