Описание DC987B-G от Analog Devices

Общее описание

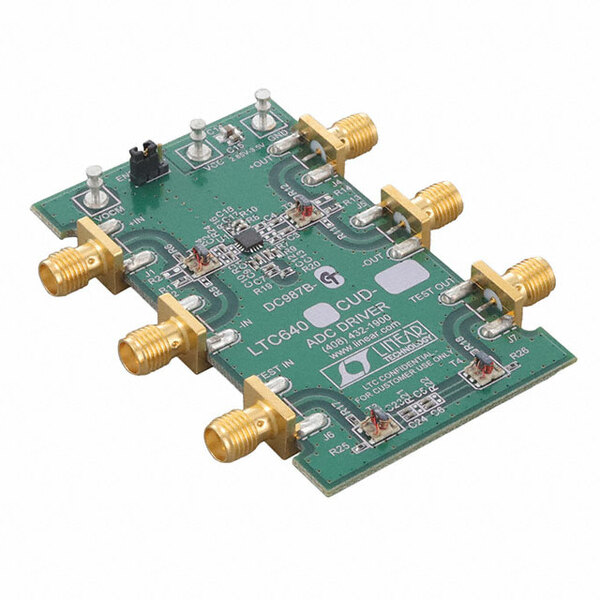

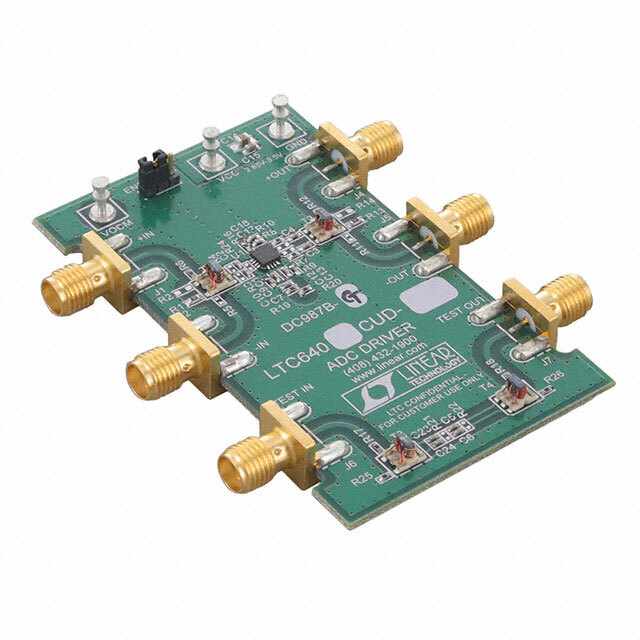

DC987B-G — это отладочная плата, предназначенная для демонстрации возможностей и оценки производительности дифференциального усилителя LTC6401-20 от Analog Devices. Этот усилитель обладает сверхширокой полосой пропускания до 2 ГГц и высокой скоростью нарастания 4500 В/мкс, что делает его идеальным для применения в высокоскоростных системах передачи данных, радиочастотных системах, средствах связи и других областях, требующих высоких рабочих характеристик.

Преимущества

• Широкая полоса пропускания: до 2 ГГц.
• Высокая скорость нарастания: 4500 В/мкс.
• Простота использования: плата полностью собрана и готова к использованию.
• Надежность и стабильность характеристик.

Недостатки

• Требования к питанию: необходимо тщательно подбирать источники питания для обеспечения оптимальных рабочих характеристик.
• Стоимость: высокая производительность может сопровождаться высокой стоимостью компонентов.

Типовое использование

• Высокоскоростные системы передачи данных.
• Радиочастотные системы и приложения.
• Цифровые системы связи.
• Системы обработки сигналов.

Рекомендации по применению

• Используйте рекомендованные производителем параметры питания для достижения оптимальных рабочих характеристик.
• Уделяйте внимание экранированию и заземлению в схемах для минимизации помех и обеспечения стабильной работы.

Основные технические характеристики

• Количество каналов: 1 (единственный)
• Тип усилителя: Дифференциальный
• Полоса пропускания: до 2 ГГц
• Скорость нарастания: 4500 В/мкс
• Максимальный выходной ток на канал: 10 мА
• Потребляемый ток: 50 мА
• Напряжение питания: от 2.85 В до 3.5 В
• Тип платы: Полностью собранная
• Комплектация: Отладочная плата

Возможные аналоги

• LTC6401-14: Дифференциальный усилитель с менее широкой полосой пропускания.
• AD8137: Дифференциальный усилитель с низким потреблением энергии.

Заключение

DC987B-G является мощным инструментом для инженеров и разработчиков, работающих с высокоскоростными и радиочастотными системами. Благодаря своим характеристикам и простоте использования, эта плата помогает быстро оценить возможности усилителя LTC6401-20 и интегрировать его в реальную систему.
