DC987B-D от Analog Devices

Общее описание:

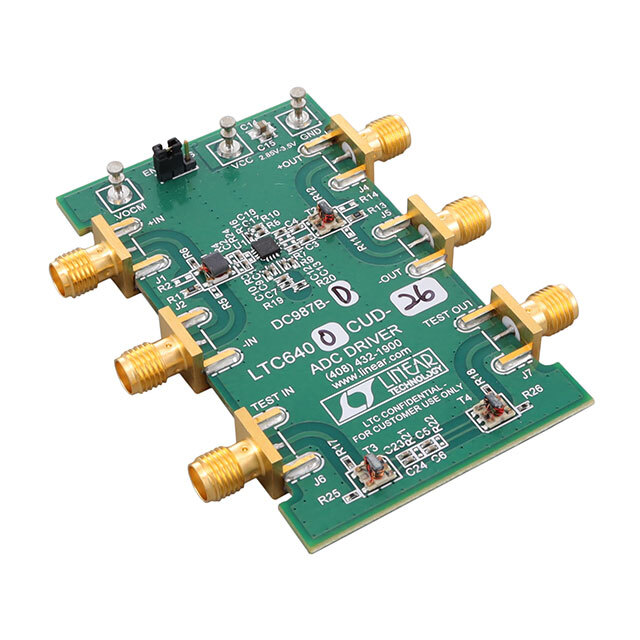

DC987B-D - это оценочная плата от Analog Devices, предназначенная для тестирования и анализа высокопроизводительного дифференциального усилителя LTC6400-26. Этот усилитель обладает высокой скоростью и широкой полосой пропускания, что делает его идеальным для применения в широком спектре высокоскоростных аналоговых и цифровых схем.

Преимущества:

• Широкая полоса пропускания: Усилитель имеет полосу пропускания 1.9 ГГц, что позволяет передавать сигналы с высокой частотой без значительных искажений.
• Высокая скорость нарастания: С величиной 6670 В/мкс, обеспечивается быстрое реагирование на изменения входного сигнала.
• Низкий уровень шума: Устройство обеспечивает высокую точность и минимальные погрешности сигнала.
• Простота интеграции: Полностью готовая плата упрощает процесс интеграции и тестирования усилителя в различных приложениях.

Недостатки:

• Потребляемый ток: Относительно высокий потребляемый ток в 85 мА может быть ограничением для автономных или энергосберегающих систем.
• Цена: Высококачественные компоненты и расширенные возможности приводят к более высокой стоимости.

Типовое использование:

• Коммуникационные системы: Для обработки высокочастотных сигналов в беспроводных и проводных сетях.
• Системы тестирования и измерений: Высокая точность и быстродействие делают этот усилитель подходящим для лабораторных и производственных измерительных систем.
• Системы обработки сигналов: Подходит для применения в АЦП и ЦАП, а также в трактах обработки аналоговых и цифровых сигналов.

Рекомендации по применению:

• Питание: Оптимальный диапазон напряжения питания составляет от 2.85 до 3.5 В.
• Термическое управление: Учитывайте требования по рассеянию тепла и обеспечьте надлежащие условия охлаждения для предотвращения перегрева.
• Экранирование: Для минимизации электромагнитных помех рекомендуется использовать экранированную компоновку.

Основные технические характеристики:

• Число каналов на ИС: 1 (одиночный)
• Тип усилителя: Дифференциальный
• Частота нарастания: 6670 В/мкс
• Полоса пропускания: 1.9 ГГц
• Ток на выход/канал: 20 мА
• Ток потребления (основная ИС): 85 мА
• Напряжение питания: 2.85 В - 3.5 В
• Тип платы: Полностью укомплектованная
• Состав комплекта: Плата

Возможные аналоги:

• ADA4960-1: Высокоскоростной дифференциальный усилитель с аналогичными характеристиками от Analog Devices.
• AD8353: Высокочастотный усилитель, также предлагающий широкий диапазон полосы пропускания и высокую скорость реакции.

Эта информация поможет вам понять основные возможности и сферы применения оценочной платы DC987B-D от Analog Devices, а также сравнить её с аналогичными решениями на рынке.
