DC987B-B

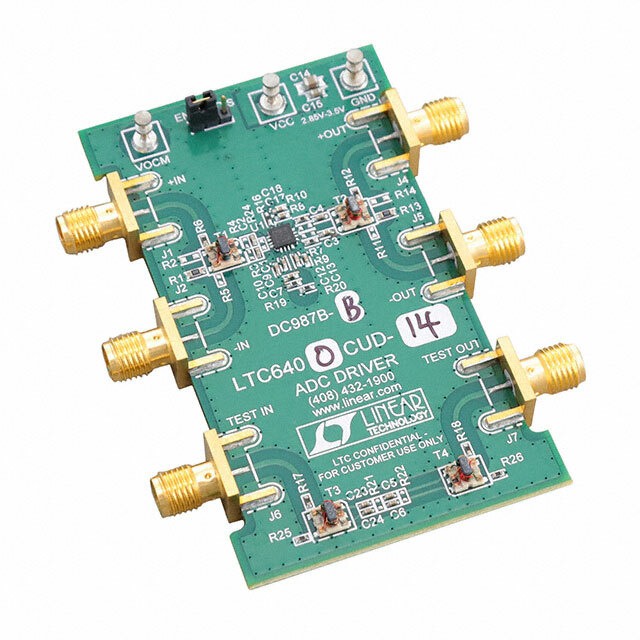

Отладочная плата DC987B-B от Analog Devices

Общее описание

Отладочная плата Analog Devices DC987B-B предназначена для оценки высокопроизводительного дифференциального усилителя LTC6400-14. Эта плата обеспечивает пользователям удобное средство для тестирования и анализа характеристик усилителя в различных приложениях. Устройство поддерживает частотную полосу до 3 ГГц, что делает его идеальным для использования в высокочастотных и широкополосных системах.

Преимущества

• Высокая пропускная способность: Рабочая частота до 3 ГГц
• Отличная линейность: Обеспечение минимального уровня искажений сигнала
• Удобство использования: Полностью укомплектованная и готовая к тестированию плата
• Эффективное энергопотребление: Способность работать в широком диапазоне напряжений питания

Недостатки

• Необходимость в дополнительных приборах: Требует осциллографа и других измерительных приборов для полноценного тестирования
• Ограниченные возможности конфигурации: Для сложных настроек может потребоваться дополнительное оборудование

Типовое использование

• Высокоскоростные АЦП и ЦАП системы: Усиление сигнала перед его преобразованием
• Системы связи: Обеспечение ясного и четкого сигнала на высоких частотах
• Радиочастотные и широкополосные системы: Использование в качестве усилителя промежуточной частоты (ПЧ)

Рекомендации по применению

• Подключайте плату к качественному источнику питания и соблюдайте рекомендованные напряжения.
• Используйте коаксиальные кабели для подключения к измерительным приборам, чтобы минимизировать помехи и потери сигнала.
• Внимательно следите за температурными условиями эксплуатации, так как высокие частоты могут вызвать нагрев компонентов.

Основные технические характеристики

• Число каналов: 1 - одиночный
• Тип усилителя: Дифференциальный
• Скорость нарастания: 6000 В/мкс
• Полоса частот (-3дБ): 2.4 ГГц
• Выходной ток на канал: 20 мА
• Ток потребления: 85 мА
• Напряжение питания: 2.85 В ~ 3.5 В
• Тип платы: Полностью укомплектованная
• Используемая ИС: LTC6400-14

Возможные аналоги

• ADA4940-2 от Analog Devices: Двухканальный дифференциальный усилитель
• AD8132 от Analog Devices: Высокоскоростной дифференциальный усилитель
• THS4509 от Texas Instruments: Высокоскоростной дифференциальный усилитель

DC987B-B — идеальный инструмент для инженеров и разработчиков, нуждающихся в комплексном решении для тестирования и анализа высокочастотных усилителей.
