Описание для DC987B-A от Analog Devices

Общее описание

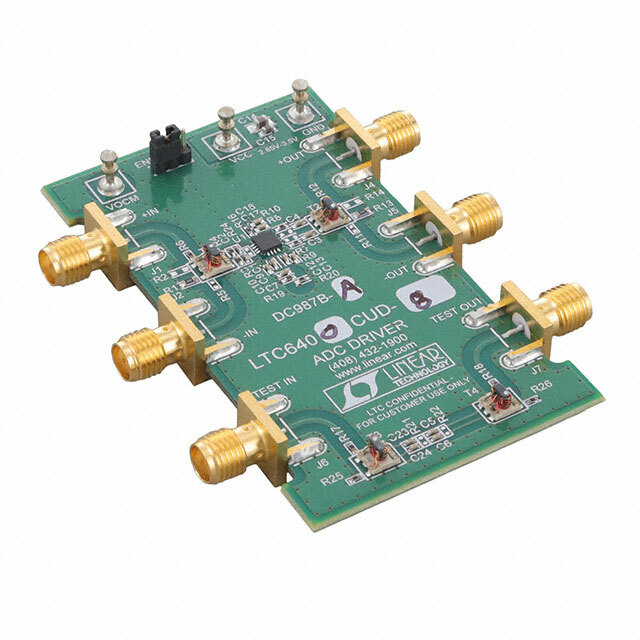

DC987B-A – это демонстрационная плата разработки для высокоскоростного, полностью дифференциального усилителя LTC6400-8 от компании Analog Devices. Она представляет собой полностью укомплектованную и готовую к использованию платформу для оценки характеристик усилителя LTC6400-8, обеспечивая удобство разработки и тестирования.

Преимущества

• Высокая скорость: Усилитель LTC6400-8 характеризуется высокой скоростью нарастания (3810 В/мкс) и широкополосной частотной полосой (-3 дБ) до 2,2 ГГц.
• Полностью дифференциальный: Обеспечивает улучшенное шумоподавление и повышение помехоустойчивости.
• Удобство использования: Полностью укомплектованная плата включает все необходимые компоненты для быстрой оценки усилителя.
• Компактные размеры: Плата имеет компактные размеры, что упрощает ее интеграцию и использование в различных проектах и лабораторных условиях.

Недостатки

• Текущий потребляемый ток: Потребляет довольно высокий ток на канал (85 мА), что может потребовать более мощного источника питания.
• Ограниченное применение: Идеально подходит для специализированных высокоскоростных приложений, но может оказаться избыточной для менее требовательных задач.

Типовое использование

• Системы связи: Применяется в высокоскоростных коммуникационных системах, где необходима высокая пропускная способность и низкий уровень искажений.
• Радиочастотные приложения: Используется в радиочастотных цепях для усиления сигналов с высоким уровнем точности.
• Измерительные приборы: Подходит для систем измерений, где требуется высокая точность и быстродействие.

Рекомендации по применению

• Питание: Убедитесь, что плата питается от стабильного источника напряжения в пределах 2,85 В - 3,5 В для обеспечения надёжной работы.
• Теплоотведение: Из-за высокого потребляемого тока позаботьтесь о достаточном теплоотведении усилителя во избежание перегрева.
• Симметрия сигнала: Используйте симметричное подключение входных и выходных сигналов для полной реализации преимуществ дифференциального усилителя.

Основные технические характеристики

• Тип усилителя: Полностью дифференциальный
• Количество каналов: 1 (одиночный)
• Скорость нарастания: 3810 В/мкс
• Широкополосная частотная полоса (-3 дБ): 2,2 ГГц
• Выходной ток на канал: 20 мА
• Потребляемый ток (основной ИС): 85 мА
• Напряжение питания: 2,85 В - 3,5 В

Возможные аналоги

• LTC6400-20: Усилитель с аналогичными характеристиками, но другой конфигурацией усиления.
• AD8351: Высокоскоростной дифференциальный усилитель от Analog Devices с похожими функциональными возможностями.
• THS4508: Усилитель аналогичного класса от Texas Instruments, который может быть использован в схожих приложениях.

DC987B-A представляет собой мощный инструмент для разработчиков, работающих с высокоскоростными дифференциальными усилителями, и обеспечивает простоту и удобство в оценке и тестировании усилителя LTC6400-8.
