DC968A-B

Описание для DC968A-B от Analog Devices

Общее описание

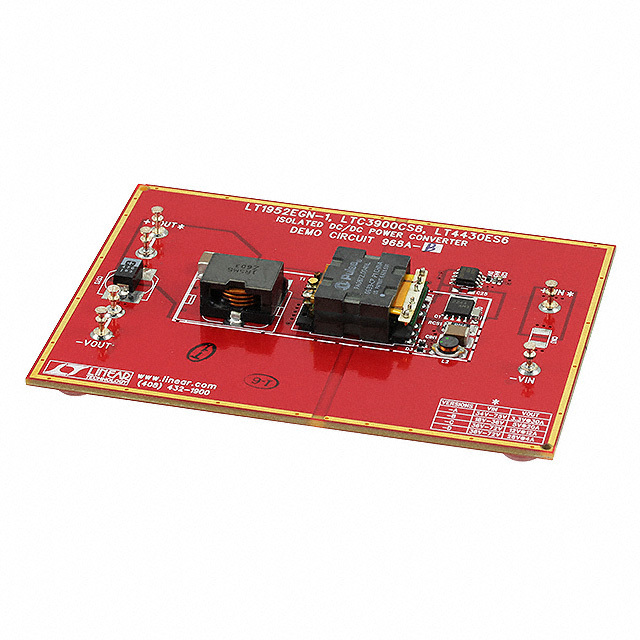

DC968A-B — это отладочная плата для оценки и демонстрации возможностей понижающего (Buck) DC/DC преобразователя с одним выходом, разработанная компанией Analog Devices. Она способствует быстрой оценке производительности интегральных схем LT1952-1, LT4430 и LTC3900, предназначенных для преобразования напряжения в диапазоне от 18В до 36В с выходным напряжением 5В и током до 20А.

Преимущества

• Гибкость в применении: Поддерживает диапазон входного напряжения от 18В до 36В.
• Высокая эффективность: Обеспечивает стабильное выходное напряжение 5В при выходном токе до 20А.
• Высокая частота переключения: Работает на частоте 300 кГц, что позволяет минимизировать размеры пассивных компонентов.
• Простота в использовании: Полностью укомплектованная плата с готовыми к использованию компонентами.

Недостатки

• Ограниченный диапазон входного напряжения: Диапазон входного напряжения 18-36В может не подходить для всех применений.
• Цена: Отладочные платы могут быть дорогостоящими, особенно для прототипирования и лабораторных исследований.

Типовое использование

• Промышленная автоматика: Применение в системах управления и мониторинга.
• Телекоммуникации: Используется для питания телекоммуникационных приборов.
• Силовая электроника: Применение в системных источниках питания и инверторах.

Рекомендации по применению

• Настройка и тестирование: Подключите плату к источнику питания в соответствии с требованиями схемы и управляйте параметрами через соответствующие разъемы и переключатели.
• Мониторинг: Убедитесь в стабильности выходного напряжения и тока, используя подходящие инструменты для измерения.
• Охлаждение: Для оптимальной работы обеспечьте адекватное охлаждение, чтобы избежать перегрева компонентов.

Основные технические характеристики

• Основная цель: Понижающий (Buck) преобразователь
• Выходы и тип: Один выход, изолированный
• Выходное напряжение: 5В
• Выходной ток: До 20А
• Входное напряжение: 18-36В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 300 кГц
• Тип платы: Полностью укомплектованная
• Состав комплекта: Плата(ы)
• Используемые ИС / Часть: LT1952-1, LT4430, LTC3900

Возможные аналоги

• DC968A-A: Аналогичная плата с рядом сходных характеристик.
• DC1817A: Отладочная плата с большей гибкостью в области входного напряжения.
• DC1698A: Еще одна плата, предназначенная для оценки DC/DC преобразователей с различной архитектурой и спецификациями.

Используйте DC968A-B для эффективной и надежной оценки возможностей понижающего DC/DC преобразователя с одним выходом в различных приложениях.
