DC962A-E

DC962A-E от Analog Devices

Общее описание

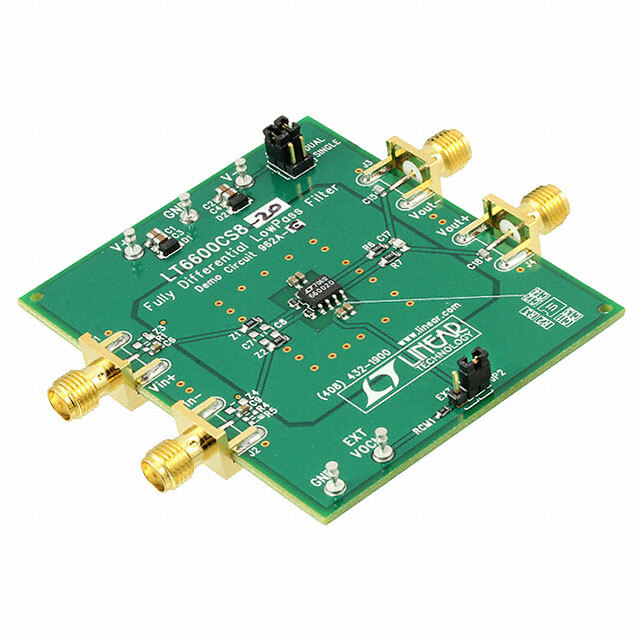

DC962A-E представляет собой демонстрационную плату для LT6600-20 от Analog Devices. Это фильтр нижних частот, который интегрирует программируемые операционные усилители с фиксированной частотой среза 20 МГц. Данный блок идеален для оценки производительности фильтрации и усиления сигнала в различных приложениях.

Преимущества

• Высокая производительность фильтрации: обеспечивает превосходные характеристики фильтрации на частоте среза 20 МГц.
• Гибкость применения: интегрированные операционные усилители позволяют адаптировать плату для различных сред и требований.
• Легкость использования: поставляется готовой к использованию, что упрощает процесс оценки и тестирования.

Недостатки

• Узкая специализация: фиксированная частота среза может ограничить использование в более широких или различных частотных диапазонах.

Типовое использование

• Телекоммуникации: для фильтрации сигналов в сетевых и радиочастотных системах.
• Аудиосистемы: для улучшения качества звука, устраняя нежелательные шумы и интерференции.
• Измерительные приборы: в системах сбора данных и обработки для очистки сигнала перед анализом.

Рекомендации по применению

• Перед использованием проверьте напряжение питания и сигнальные уровни для соответствия спецификациям.
• Определите правильную конфигурацию подключения в зависимости от требуемого применения.
• Рассмотрите использование экранирования для снижения интерференций от внешних источников.

Основные технические характеристики

• Функция фильтра: фильтр нижних частот
• Частота среза: 20 МГц
• Входное напряжение: от ±2.5В до ±5В
• Тип подключения: пайка/гибкие кабели
• Питание: двойное питание (Dual Supply)

Возможные аналоги

• Analog Devices LT6600-10: фильтр с частотой среза 10 МГц
• Texas Instruments UAF42: программируемый активный фильтр
• Maxim Integrated MAX291: активный фильтр нижних частот с частотой среза 32 кГц

Заключение

DC962A-E от Analog Devices представляет собой мощный инструмент для фильтрации и усиления сигнала в различных высокочастотных приложениях. С учетом его преимуществ и рекомендаций, данный модуль может быть успешно интегрирован в различные системы, требующие высококачественной обработки сигналов.
