DC919A-C

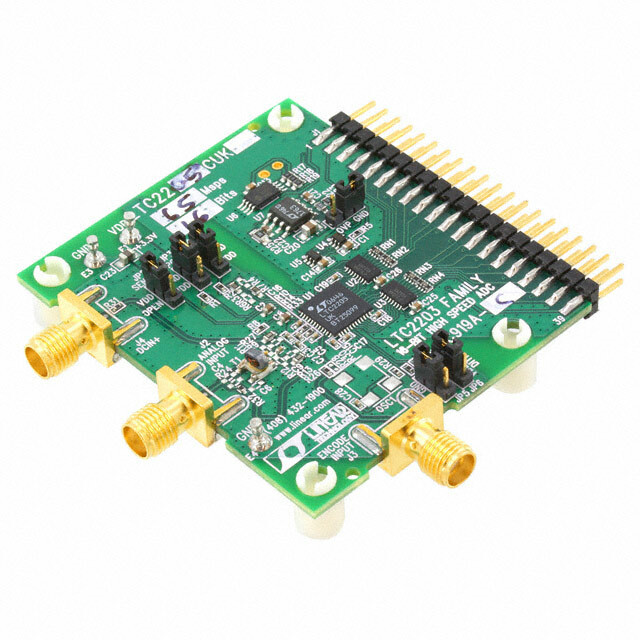

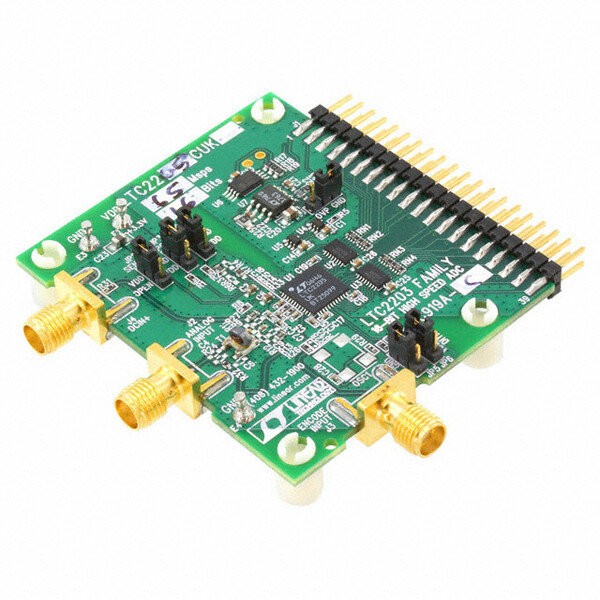

Демонстрационная плата DC919A-C от Analog Devices

Общее описание

DC919A-C от Analog Devices - это демонстрационная плата предназначена для оценки характеристик 16-битного аналого-цифрового преобразователя (АЦП) LTC2205. Преобразователь способен работать на скорости до 65 миллионов выборок в секунду (MSPS), что делает его идеальным для применения в высокоскоростной цифровой обработке сигналов и других задачах, требующих высокой точности.

Преимущества

• Высокая производительность: АЦП LTC2205 обеспечивает высокую точность, работая с разрешением 16 бит и скоростью до 65 MSPS.
• Большой динамический диапазон: Плата поддерживает входной диапазон от 1.5 до 2.25 Vpp, что позволяет обрабатывать различные типы сигналов.
• Простота использования: В комплект входит все необходимое для немедленного начала работы, что упрощает оценку и тестирование.

Недостатки

• Требуется базовое знание работы с аналоговыми и цифровыми сигналами для эффективного использования платы.
• Ограниченная гибкость конфигурации может потребовать дополнительных настроек для специфических применений.

Типовое использование

• Высокоскоростная цифровая обработка сигналов
• Системы радиолокации и связи
• Измерительные системы и осциллографы
• Медицинское оборудование для обработки изображений

Рекомендации по применению

• Используйте стабилизированный источник питания для обеспечения надежной работы.
• Для достижения наилучших результатов следует соблюдать рекомендации по разводке и компоновке, указанные в документации.
• Подключайте плату к системе через интерфейс Parallel для передачи данных.

Основные технические характеристики

• Разрешение: 16 бит
• Скорость выборок: до 65 MSPS
• Интерфейс передачи данных: Параллельный
• Входной диапазон: 1.5 ~ 2.25 Vpp
• Потребляемая мощность: 610 мВт при 65 MSPS
• Используемый микросхема: LTC2205

Возможные аналоги

• AD9268BCPZ-65 от Analog Devices - двухканальный АЦП с разрешением 16 бит и скоростью 65 MSPS.
• ADS5483IRGZ от Texas Instruments - 16-битный АЦП с максимальной частотой выборок 80 MSPS.
• MAX19528ETN+ от Maxim Integrated - двухканальный АЦП с разрешением 16 бит и скоростью 40 MSPS.

Использование данной платы позволяет инженерам быстро и эффективно оценить возможности высококачественного АЦП LTC2205, что делает её незаменимым инструментом для разработки и тестирования высокоскоростных цифровых систем.
