Описание DC918C-L от Analog Devices

Общее описание

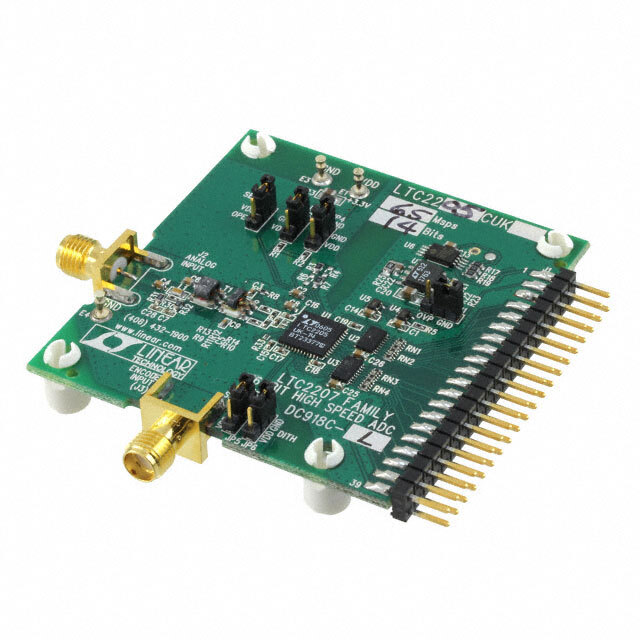

DC918C-L - это оценочная плата для 14-разрядного аналого-цифрового преобразователя (АЦП) LTC2205-14, разработанного компанией Analog Devices. Этот демонстрационный набор предназначен для оценки производительности и характеристик LTC2205-14, который является высокопроизводительным АЦП с частотой дискретизации до 65 миллионов выборок в секунду (MSPS).

Преимущества

• Высокое разрешение: 14-битный АЦП обеспечивает высокое качество выборки и преобразования аналогового сигнала в цифровой.
• Высокая частота дискретизации: до 65 MSPS позволяет использовать АЦП в высокоскоростных системах.
• Простота использования: снабжена всеми необходимыми интерфейсами и компонентами для быстрой настройки и начала работы.

Недостатки

• Энергопотребление: относительно высокое потребление мощности (597 мВт) при максимальной частоте дискретизации.
• Цена: стоимость данной оценки платы может быть выше по сравнению с аналогичными решениями.

Типовое использование

• Оцифровка высокоскоростных аналоговых сигналов в радиоэлектронных и телекоммуникационных системах.
• Исследовательские и образовательные цели для изучения принципов работы высокочастотных АЦП.
• Разработка и отладка систем с применением 14-разрядных высокоскоростных АЦП.

Рекомендации по применению

• Питание: убедитесь, что плата DC918C-L питается от источника питания, соответствующего спецификациям.
• Интерфейсы: используйте рекомендуемые интерфейсы для подключения платы к тестовым и измерительным приборам.
• Охлаждение: обеспечьте адекватное охлаждение при работе на максимальной частоте дискретизации, чтобы избежать перегрева и ухудшения характеристик.

Основные технические характеристики

• Количество АЦП: 1
• Разрядность: 14 бит
• Частота дискретизации: до 65 MSPS
• Интерфейс данных: параллельный
• Диапазон входного сигнала: 1.5 ~ 2.25 В пиковая-до-пиковой (Vpp)
• Мощность (типичная) при условии: 597 мВт @ 65 MSPS
• Использованная ИС / Часть: LTC2205-14
• Поставляемое содержание: плата(ы)

Возможные аналоги

• LTC2204-14: 14-разрядный АЦП с более низкой частотой дискретизации - до 40 MSPS.
• AD6645: аналогичный АЦП от Analog Devices с 14-разрядной разрядностью и частотой дискретизации до 80 MSPS.

Используя DC918C-L, вы получите точное и надежное средство для оценки производительности 14-разрядного высокоскоростного АЦП LTC2205-14, что делает его отличным выбором для профессионалов в области электроники и инженеров-разработчиков.
