DC918C-E

DC918C-E от Analog Devices

Общее описание

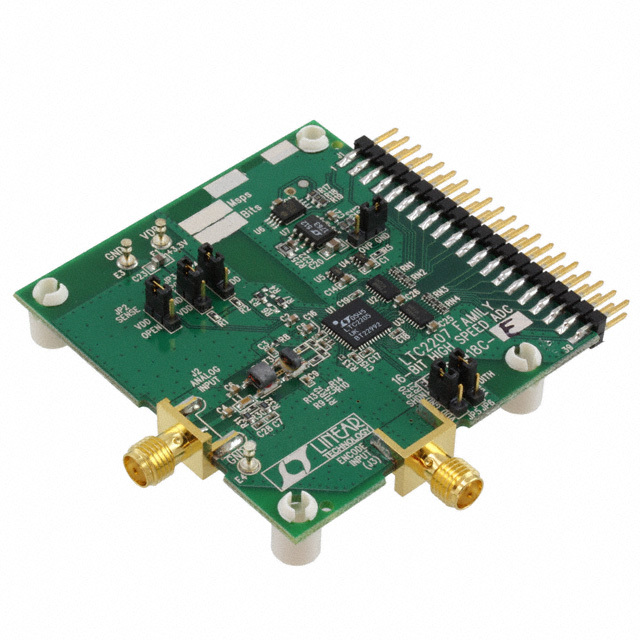

Отладочная плата DC918C-E предназначена для оценки характеристик аналогово-цифрового преобразователя (АЦП) LTC2205 от Analog Devices. Этот высокопроизводительный 16-битный АЦП способен работать с частотой выборки до 65 миллионов выборок в секунду (MSPS), что делает его отличным выбором для широкого спектра приложений, где требуется высокое разрешение и высокая скорость преобразования.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокий уровень точности аналогово-цифрового преобразования.
• Высокая скорость выборки: Частота выборки до 65 MSPS позволяет использовать устройство в приложениях с высокими требованиями к скорости обработки данных.
• Простота использования: Отладочная плата проста в установке и использовании, что дает возможность оперативно приступить к оценке и разработке.

Недостатки

• Потребляемая мощность: Относительно высокая потребляемая мощность (610 мВт при 65 MSPS) может потребовать дополнительных мер по охлаждению в некоторых приложениях.

Типовое использование

• Тестирование и оценка АЦП LTC2205 в лабораторных условиях.
• Разработка и отладка высокоскоростных систем сбора данных.
• Применение в медицинских приборах и телекоммуникационном оборудовании, где требуется высокое разрешение и высокая скорость обработки.

Рекомендации по применению

• Рекомендуется использовать эту плату с системы сбора данных и анализа от Analog Devices для получения наиболее точных результатов.
• При разработке конечных решений на основе LTC2205, настоятельно рекомендуется учитывать необходимость в эффективном управлении питанием и охлаждением.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 65 MSPS
• Диапазон входного сигнала: 1.5 ~ 2.25 В пик-пик (Вpp)
• Интерфейс передачи данных: Параллельный
• Потребляемая мощность: 610 мВт при 65 MSPS
• Используемый ИС/Часть: LTC2205

Возможные аналоги

• LTC2208: Подобный 16-битный АЦП с более высокой частотой выборки до 130 MSPS.
• AD9265: 16-битный АЦП с частотой выборки до 125 MSPS от Analog Devices.

Используя отладочную плату DC918C-E, вы сможете быстро и эффективно оценить работу АЦП LTC2205 и приступить к разработке собственных систем с высоким разрешением и высокой скоростью обработки данных.
