DC916A-A

DC916A-A от Analog Devices

Общее описание

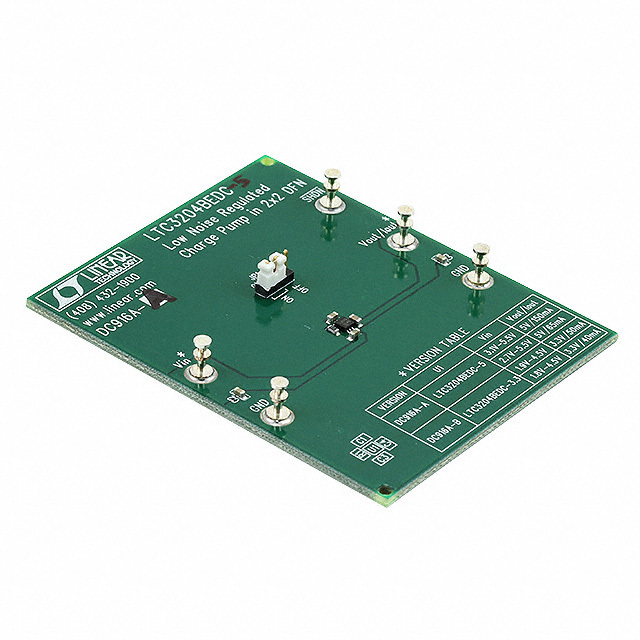

DC916A-A представляет собой оценочную плату для LTC3204-5, повышающего DC/DC преобразователя от Analog Devices. Данная плата предназначена для демонстрации возможностей и оценки характеристик LTC3204-5, а также для упрощения проектирования и тестирования схем с его использованием.

Преимущества

• Высокая эффективность: Плата обеспечивает высокую эффективность преобразования, благодаря чему минимизируются потери энергии.
• Компактность: Небольшие размеры платы упрощают её интеграцию в различные устройства и системы.
• Простота использования: Плата полностью укомплектована и готова к использованию, что снижает время на развертывание и тестирование.

Недостатки

• Ограниченный ток выхода: Максимальный ток выхода составляет 150 мА, что может быть недостаточно для некоторых приложений с высокими требованиями по току.
• Фиксированное напряжение выхода: Плата поддерживает фиксированное выходное напряжение в 5 В, что может ограничивать её применение в схемах, требующих других значений напряжения.

Типовое использование

• Портативные устройства: Плата отлично подходит для использования в портативных устройствах, где важна высокая эффективность и компактность.
• Примерные схемы: Тестирование и отладка примеры схем с LTC3204-5.
• Проектирование источников питания: Разработка и оптимизация источников питания для различных электронных устройств.

Рекомендации по применению

• Проверьте параметры источников питания: Убедитесь, что входное напряжение находится в пределах от 2.7 В до 5.5 В для корректной работы платы.
• Поддерживайте подходящие условия эксплуатации: Не превышайте максимальный ток выхода в 150 мА для обеспечения стабильной работы и избегайте перегрузки компонента.

Основные технические характеристики

• Основное назначение: Повышающий DC/DC преобразователь
• Число выходов: 1, не изолирован
• Выходное напряжение: 5 В
• Выходной ток: до 150 мА
• Входное напряжение: от 2.7 В до 5.5 В
• Топология регулятора: Boost (повышающий)
• Частота переключения: 1.2 МГц
• Тип платы: Полностью укомплектованная
• Используемый компонент: LTC3204-5

Возможные аналоги

• LT1615: Повышающий преобразователь, рассчитанный на низкие входные напряжения и имеющий схожие характеристики.
• LTC3525-3.3: Повышающий DC/DC преобразователь с фиксированным выходным напряжением 3.3 В.

С оценочной платой DC916A-A от Analog Devices вы легко сможете оценить и интегрировать возможности LTC3204-5 в свои проекты.
