DC861A-A

Описание DC861A-A

Производитель: Analog Devices, Inc.
Артикул: DC861A-A

Общее описание

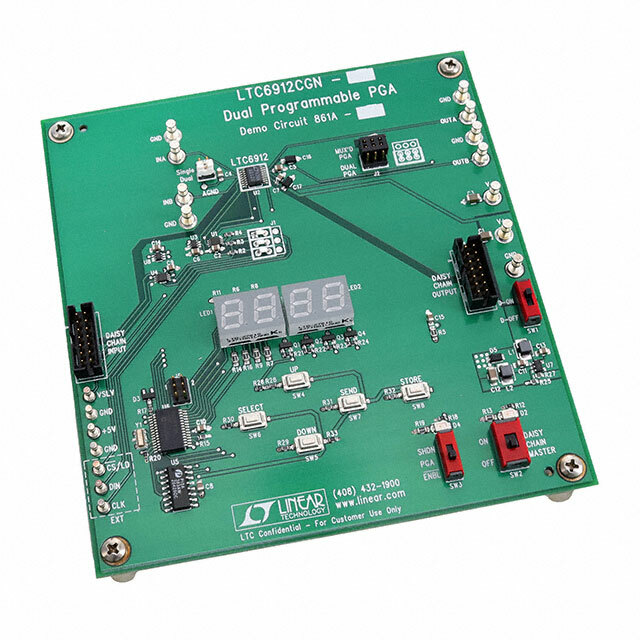

DC861A-A - это отладочная плата для усилителя с программируемым коэффициентом усиления LTC6912-1 от Analog Devices. Эта плата позволяет разработчикам легко тестировать и оценивать производительность операционного усилителя в различных приложениях.

Преимущества

• Простота использования: Полностью собранная и протестированная отладочная плата.
• Гибкость настройки: Возможность программирования коэффициента усиления для оптимизации под конкретные задачи.
• Широкий диапазон напряжений питания: Поддержка однополярного и двуполярного питания.
• Высокая скорость нарастания: 26 В/мкс, что обеспечивает быстрое переключение сигналов.

Недостатки

• Цена: Плата может быть более дорогостоящей по сравнению с аналогами.
• Специфичность применения: Основное использование ограничено изучением и тестированием конкретного усилителя.

Типовое использование

• Аналого-цифровые преобразователи (АЦП): Оптимизация сигнала перед вводом в АЦП.
• Усиление слабых сигналов: Используется в сенсорных системах для усиления слабых входных сигналов.
• Научные и промышленные измерения: Применяется в системах, требующих точного и регулируемого усиления сигналов.

Рекомендации по применению

• Подключите плату к соответствующему источнику питания в диапазоне от 2.7V до 10.5V для однополярного питания и от ±2.7V до ±5.25V для двуполярного.
• Используйте соответствующие инструменты для программирования коэффициента усиления.
• Убедитесь, что плата правильно заземлена для минимизации шумов.

Основные технические характеристики

• Тип усилителя: Программируемый коэффициент усиления
• Количество каналов: 2 (двойной)
• Выходной тип: Rail-to-Rail
• Ток на канал: 35 мА
• Ток питания (основной ИС): 2.25 мА
• Напряжение питания, однополярное/двуполярное (±): 2.7V ~ 10.5V, ±2.7V ~ 5.25V
• Скорость нарастания: 26 В/мкс
• Тип платы: Полностью собранная
• Содержимое комплекта: Плата

Возможные аналоги

• LTC6910: Усилитель с программируемым коэффициентом усиления, но с другим диапазоном напряжения питания.
• AD8250: Программируемый усилитель от Analog Devices с похожими характеристиками.

Эта отладочная плата представляет собой мощный инструмент для разработчиков, позволяющий удобно и эффективно тестировать и настраивать усилители с программируемым коэффициентом усиления.
