DC851A-V

Описание DC851A-V от Analog Devices

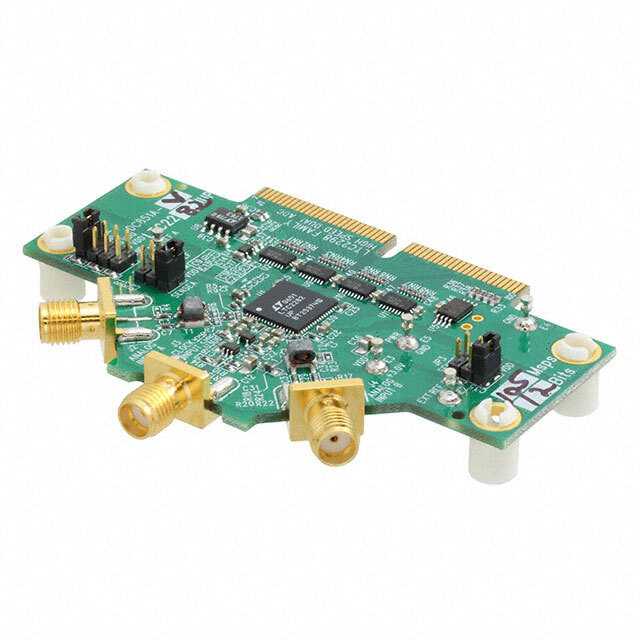

DC851A-V — демонстрационный комплект компании Analog Devices, предназначенный для оценки характеристик аналогово-цифрового преобразователя (АЦП) LTC2282. Этот комплект позволяет разработчикам и инженерам ознакомиться с возможностями и производительностью высокоскоростного 12-битного АЦП, работающего на частоте до 105 млн выборок в секунду (MSPS).

Преимущества

• Высокое разрешение и скорость: 12-битное разрешение и до 105 MSPS.
• Простота интеграции: Полностью совместим с аппаратным и программным обеспечением для анализа сигналов.
• Энергетическая эффективность: Низкое энергопотребление при высоких рабочих частотах.
• Удобство использования: В комплект входят все необходимые компоненты для быстрого начала работы.

Недостатки

• Этот демонстрационный комплект может быть избыточен для приложений с низкими требованиями к выборке и разрешению.
• В зависимости от области применения, возможно, потребуется дополнительное оборудование для полной оценки.

Типовое использование

• Оценка и тестирование характеристик АЦП LTC2282 в лабораторных условиях.
• Разработка и отладка высокоскоростных измерительных систем.
• Образовательные цели для демонстрации работы высокоскоростных АЦП.

Рекомендации по применению

• Используйте данный комплект вместе с рекомендованным программным обеспечением для анализа и визуализации данных.
• Убедитесь в наличии стабильного и чистого источника питания для получения точных результатов измерений.
• Следуйте руководству пользователя для правильной настройки и эксплуатации демонстрационного комплекта.

Основные технические характеристики

• Число АЦП: 2
• Разрядность: 12 бит
• Частота выборки (на секунду): до 105 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 1 ~ 2 В (пик-пик)
• Энергопотребление: 540 мВт при 105 MSPS
• Используемая микросхема: LTC2282
• Комплектация: Плата(ы)

Возможные аналоги

• DC851A-B: Демонстрационный комплект с похожими характеристиками, но предназначенный для оценки другой серии АЦП.
• EVAL-AD9234: Оценочная плата для АЦП AD9234 с похожими параметрами.

Используйте DC851A-V от Analog Devices для детальной оценки и разработки высокопроизводительных систем оцифровки сигналов.
