DC851A-H

Описание для DC851A-H от Analog Devices

Общее описание

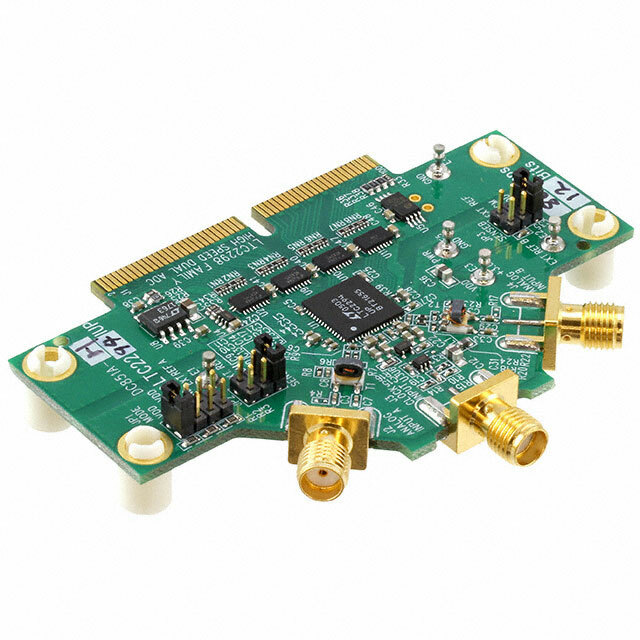

Эвальюционная плата DC851A-H предназначена для оценки 12-битного аналого-цифрового преобразователя (ADC) LTC2294 от компании Analog Devices. Плата позволяет инженерам и разработчикам быстро и эффективно проверить характеристики и функциональные возможности ADC, что упрощает процесс разработки и тестирования аналоговых и цифровых систем.

Преимущества

• Высокая скорость выборки: поддержка до 80 МВыб/с, что позволяет использовать ADC в высокоскоростных приложениях.
• Высокая точность: разрешение 12 бит обеспечивает точное преобразование аналоговых сигналов в цифровые данные.
• Легкость использования: интеграция с различными интерфейсами и возможность быстрой настройки.
• Минимальные искажения: низкий уровень шума и широкая динамическая область.

Недостатки

• Ограниченный диапазон входного сигнала (1 ~ 2В пик-пик), что может потребовать дополнительных схем согласования.

Типовое использование

• Преобразование видеосигналов
• Оцифровка аудиосигналов в высокоскоростных системах
• Системы связи и телекоммуникации
• Медицинское оборудование для обработки сигналов

Рекомендации по применению

1. Запитайте плату от рекомендованных источников питания для обеспечения стабильной и надежной работы.
2. Подключите входные аналоговые сигналы в диапазоне 1 ~ 2В пик-пик и обеспечьте их должное экранирование для минимизации шума.
3. Используйте отладочные и диагностические средства для анализа выходных данных и проверки точности преобразования.
4. Интегрируйте плату в тестовую и рабочую среду с использованием доступных интерфейсов и средств разработчика.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: 80 МВыб/с
• Число ADC: 2
• Диапазон входного сигнала: 1 ~ 2В пик-пик
• Энергопотребление: 422 мВт при 80 МВыб/с
• Интерфейс данных: Параллельный
• Питание: от внешнего источника питания

Возможные аналоги

• DC851A-A: для оценки LTC2292 (25 МВыб/с)
• DC851A-B: для оценки LTC2290 (10 МВыб/с)
• DC851A-J: для оценки LTC2295 (105 МВыб/с)

Эти платы могут использоваться для аналогичных приложений и имеют схожие характеристики, что позволяет выбрать оптимальное решение для конкретной задачи.
