DC850A

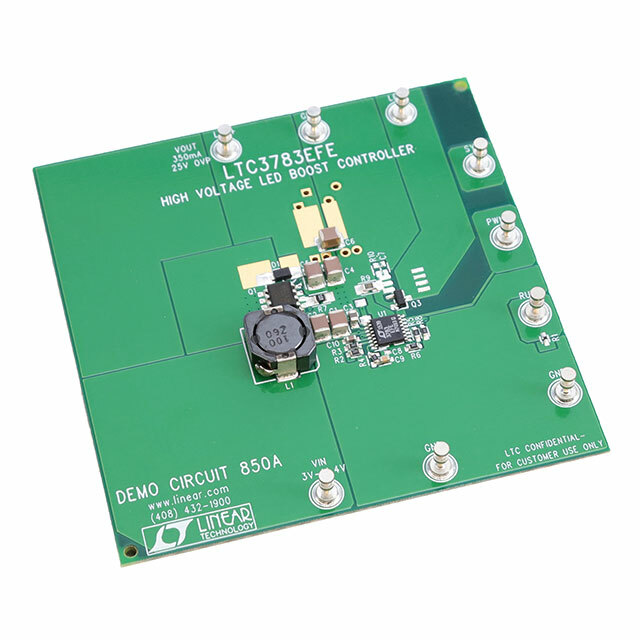

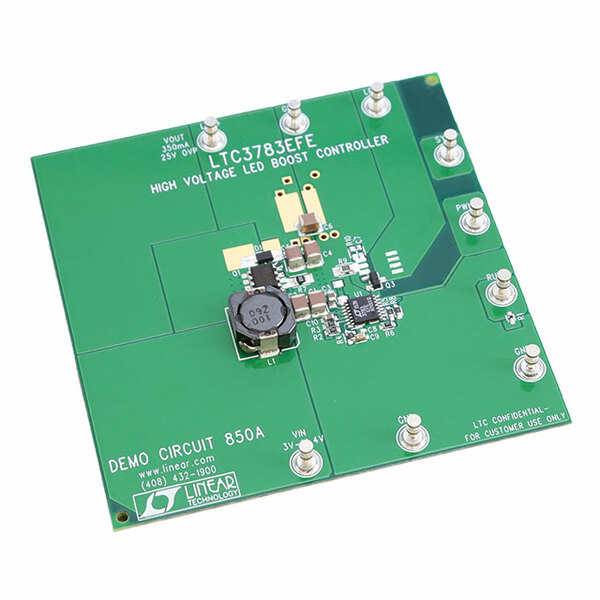

Демонстрационная плата DC850A от компании Analog Devices

Общее описание: DC850A - это демонстрационная плата для LED-драйвера LTC3783 компании Analog Devices. Данная плата предназначена для упрощения оценки и разработки решений на основе LED-драйвера LTC3783, который предназначен для управления яркостью светодиодов (LED).

Преимущества:

• Высокая эффективность: LTC3783 обеспечивает высокую эффективность светодиодного драйвера, что позволяет снизить тепловыделение и повысить общую энергоэффективность системы.
• Широкий диапазон входных напряжений: Работает при входных напряжениях от 3 В до 14.4 В.
• Диммирование: DC850A поддерживает диммирование, что позволяет регулировать яркость светодиодов.
• Компактность и универсальность: Плата имеет компактные размеры и может использоваться в различных приложениях, требующих регулируемого освещения.

Недостатки:

• Требует знания схемотехники: Для правильной настройки и использования демонстрационной платы необходимо иметь определенные опыт и знания в области электроники и схемотехники.

Типовое использование:

• Управление светодиодами в системах освещения.
• Разработка и тестирование светодиодных драйверов.
• Обучение и опытные образцы для исследовательских и образовательных проектов.

Рекомендации по применению:

• Используйте DC850A для испытаний и оценки характеристик драйвера LTC3783 в условиях, приближенных к реальным.
• Следите за соблюдением допустимых пределов входного напряжения и выходного тока для предотвращения перенапряжений и повреждений компонентов.
• Обратитесь к документации Analog Devices для получения дополнительных сведений о настройке и использовании платы.

Основные технические характеристики:

• Ток на выходе / канал: 360 мА
• Количество выходов и тип: 1 канал, не изолированный
• Входное напряжение: От 3 В до 14.4 В
• Функция диммирования: Поддерживается
• Состав поставки: Плата
• Используемый чип: LTC3783

Возможные аналоги:

• DC1785A-B: Демонстрационная плата для LED-драйвера LT3763.
• DC1384A: Демонстрационная плата для управления RGB LED с использованием LT3496.

Использование DC850A позволит вам оценить функции и возможности LED-драйвера LTC3783, а также ускорить процесс разработки и тестирования ваших светодиодных приложений.
