DC823B-B

Аналоговая Devices DC823B-B: Описание и Характеристики

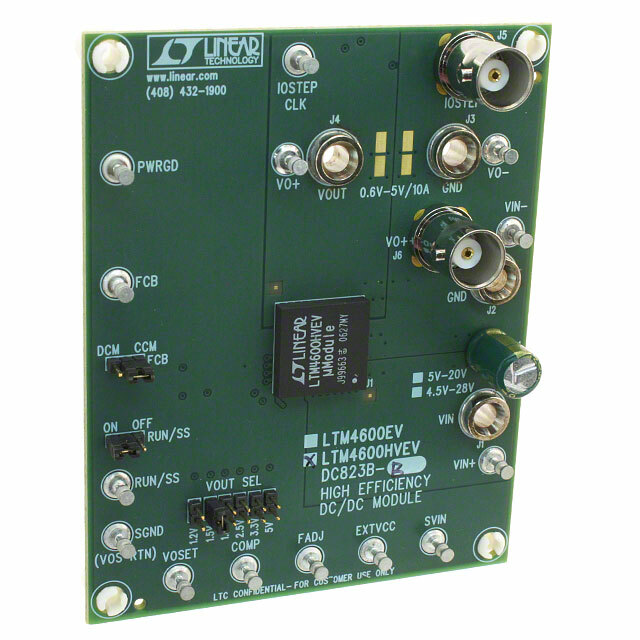

Общее описание: DC823B-B — это оценочная плата от компании Analog Devices для высокоэффективного понижающего DC/DC преобразователя LTM4600HV. Она предназначена для инженеров и разработчиков, которые хотят быстро прототипировать и тестировать решения на базе LTM4600HV.

Преимущества:

• Простота использования и быстрая установка.
• Позволяет легко оценить производительность LTM4600HV.
• Стабильная работа при широком диапазоне входных напряжений.

Недостатки:

• Ограничена только одним типом регулятора (понижающий).
• Может потребоваться дополнительное оборудование для комплексного тестирования.

Типовое использование:

• Прототипирование и разработка силовых электронных устройств.
• Создание высокоэффективных преобразователей для различных приложений — от потребительской электроники до промышленной автоматики.
• Оценка эффективности и стабильности работы LTM4600HV в различных условиях.

Рекомендации по применению:

• Перед началом работы внимательно изучите руководство пользователя.
• Обеспечьте стабильное и чистое питание для входного напряжения.
• Используйте подходящие инструменты для измерения и тестирования.

Основные технические характеристики:

• Назначение: DC/DC понижающий преобразователь.
• Тип выходов: 1, не изолированный.
• Выходное напряжение: 0.6V, 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, или 5V.
• Выходной ток: до 10А.
• Входное напряжение: от 4.5V до 28V.
• Топология регулятора: Понижающий (Buck).
• Частота переключения: 1.35MHz.
• Тип платы: Полностью укомплектованная.
• Содержимое комплекта: Плата.
• Используемый компонент: LTM4600HV.

Возможные аналоги:

• DC1212A-A: Оценочная плата для другого высокоэффективного понижающего преобразователя, отличающегося возможностями и характеристиками.
• DC1838A: Плата для оценки еще одного решения компании Analog Devices для преобразования напряжения.

Использование оценочной платы DC823B-B может существенно ускорить разработку и тестирование ваших проектов, связанных с преобразованием напряжения. За счет своей простоты и гибкости, она станет незаменимым инструментом для ваших инженерных задач.
