Демо-плата DC816A-L для LTC2290 от Analog Devices

Общее описание

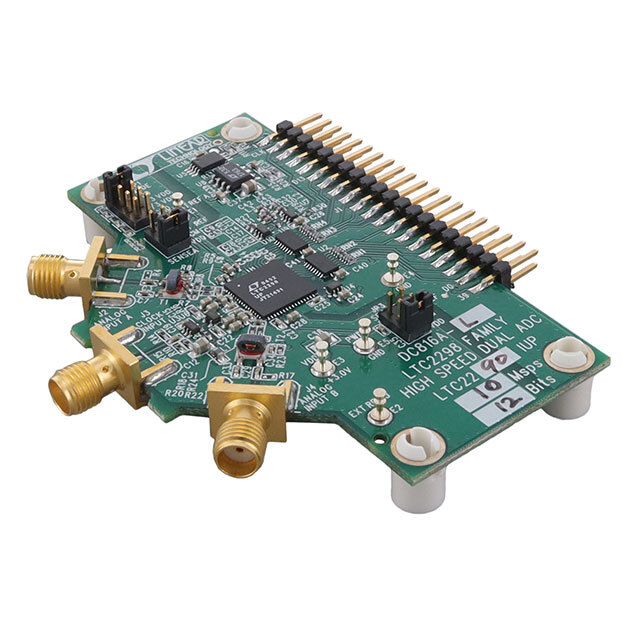

DC816A-L — это демонстрационная плата для аналогово-цифрового преобразователя LTC2290 производства Analog Devices. LTC2290 является 12-битным АЦП с возможностью работы на скорости до 10 миллионов выборок в секунду (10М выборок/сек). Эта плата предназначена для оценки производительности LTC2290 и упрощения разработки и тестирования пользовательских приложений.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точные преобразования аналоговых сигналов.
• Высокая скорость: Способен работать на частоте до 10 Мвыб/сек, что делает его подходящим для различных высокоскоростных приложений.
• Удобство использования: Предоставляется со всеми необходимыми компонентами для оценки производительности LTC2290.

Недостатки

• Ограниченный входной диапазон: Входной сигнал ограничен диапазоном 1 ~ 2 В (пик-пик).
• Требует дополнительных компонентов и источников питания для полноценной работы.

Типовое использование

• Высокоскоростное оцифровывание аналоговых сигналов.
• Проекты с требованием высокого разрешения импульсно-кодовой модуляции (ПКМ).
• Различные телекоммуникационные и медицинские приложения.

Рекомендации по применению

• Убедитесь, что входной аналоговый сигнал находится в допустимом диапазоне 1 ~ 2 В (пик-пик).
• Следуйте инструкции по настройке и калибровке платы согласно документации от производителя.
• Используйте данный модуль в условиях, соответствующих температурному диапазону эксплуатации для обеспечения стабильной работы.

Основные технические характеристики

• Число АЦП: 2 канала
• Количество разрядов: 12 бит
• Частота оцифровки: до 10 Мвыб/сек
• Входной диапазон: 1 ~ 2В пи-к-пик
• Тип интерфейса данных: Параллельный
• Потребляемая мощность: 120 мВт при 10 Мвыб/сек

Возможные аналоги

• DC1553A - демо-плата для оценки 14-битного АЦП LTC2292.
• DC1525A - демо-плата для оценки высокоскоростного 16-битного АЦП LTC2203.

Все эти компоненты обеспечивают высокую точность и производительность, характерные для продуктов Analog Devices.

Заключение

DC816A-L — это эффективный инструмент для разработчиков, который позволяет легко протестировать и оценить производительность АЦП LTC2290. Благодаря своей высокой точности и скорости он найдет применения в самых различных высокотехнологичных проектах.
