DC816A-C

DC816A-C - Отладочная плата для LTC2297

Общее описание

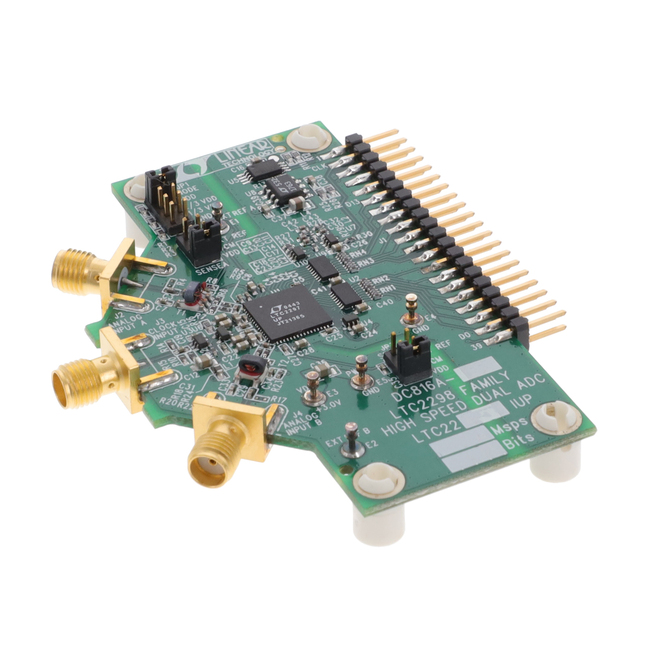

DC816A-C – это отладочная плата от Analog Devices, предназначенная для оценки работы аналогово-цифрового преобразователя (АЦП) LTC2297. LTC2297 – это 14-битный АЦП с частотой выборки 40 миллионов выборок в секунду (MSPS), обеспечивающий отличные параметры точности и быстродействия для различных приложений, включая обработку сигналов, медицинские устройства и телекоммуникации.

Преимущества

• Высокая точность: 14-битное разрешение позволяет достичь высокой точности измерений.
• Быстродействие: Частота выборки до 40 MSPS обеспечивает высокую скорость оцифровки сигнала.
• Простота использования: Плата поставляется с готовыми интерфейсами и разъёмами для легкого подключения и тестирования.
• Компактность: Компактный дизайн отладочной платы позволяет использовать её в различных условиях и конфигурациях.

Недостатки

• Энергопотребление: Потребляемая мощность составляет 235 мВт при 40 MSPS, что может быть значительным для некоторых приложений с ограниченным энергопотреблением.
• Стоимость: Довольно высокая цена может стать ограничением для бюджетных проектов.

Типовое использование

• Оцифровка аналоговых сигналов с высоким разрешением и частотой.
• Тестирование и разработка систем обработки сигналов.
• Использование в телекоммуникационных системах для обработки широкополосных сигналов.
• Медицинские устройства, требующие высокой точности измерений.

Рекомендации по применению

• Подача питания: Убедитесь, что питание подается в соответствии с техническими требованиями, указанными в документации.
• Подключение сигналов: Тщательно подключайте входные и выходные сигналы, чтобы минимизировать помехи и обеспечить высокое качество измерений.
• Использование осциллографа: Для проверки сигнала желательно использовать осциллограф с подходящими характеристиками.

Основные технические характеристики

• Разрешение: 14 бит
• Частота выборки: до 40 MSPS
• Число АЦП: 2
• Входной диапазон: от 1 до 2 В (пик-пик)
• Интерфейс данных: Параллельный
• Энергопотребление: 235 мВт при 40 MSPS
• Комплект поставки: Плата (DC816A-C)

Возможные аналоги

• AD9237: 14-битный АЦП с частотой выборки 65 MSPS, предлагаемый Analog Devices.
• ADS5424: 14-битный АЦП с частотой выборки 80 MSPS от Texas Instruments.
• MCP37D31-200: 16-битный АЦП с частотой выборки 200 MSPS от Microchip.

Заключение

Отладочная плата DC816A-C для LTC2297 – это мощный инструмент для разработки и оценки высокопроизводительных аналогово-цифровых преобразователей. Благодаря высокой точности и быстродействию, данный продукт находит широкое применение в профессиональных и научных разработках.
