DC782A-P

Описание для DC782A-P от Analog Devices

Общее описание

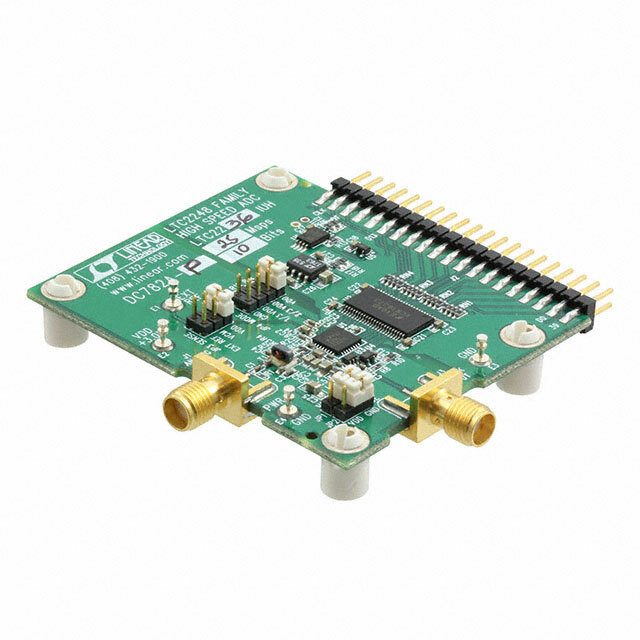

DC782A-P – это оценочная плата, предназначенная для демонстрации и тестирования высокопроизводительного 10-разрядного аналого-цифрового преобразователя (АЦП) LTC2236IUH, разработанного компанией Analog Devices. Она позволяет взять полную оценку производительности АЦП, используя различные аналоговые источники сигналов.

Преимущества

• Высокая скорость выборки: Плата поддерживает до 25 миллионов выборок в секунду (25 MSPS), что делает её отличным решением для приложений, требующих высокочастотных измерений.
• Широкий диапазон входных сигналов: Поддержка входных сигналов от 1 до 2 Vpp, что обеспечивает гибкость для различных приложений.
• Низкое энергопотребление: Оценочная плата потребляет лишь 75 мВт при частоте выборки 25 MSPS, что делает её энергетически эффективной.

Недостатки

• Ограничение разрядности: Разрядность в 10 бит может быть недостаточной для приложений, требующих более высокой точности.
• Параллельный интерфейс: Хотя параллельный интерфейс обеспечивает высокую скорость передачи данных, он может быть сложен в интеграции с современными цифровыми микроконтроллерами и процессорами, которые часто используют последовательные интерфейсы.

Типовое использование

• Оценка производительности LTC2236IUH в лабораторных условиях.
• Прототипирование и тестирование высокоскоростных аналогово-цифровых преобразований.
• Образовательные цели и обучение работе с высокоскоростными АЦП.

Рекомендации по применению

1. Подключение к источнику аналогового сигнала: Убедитесь в качественном соединении источника аналогового сигнала с входными разъёмами оценочной платы.
2. Подача питания: Предусмотрите адекватное питание для платы согласно документации, чтобы обеспечить стабильную работу.
3. Сбор и анализ данных: Используйте соответствующее программное обеспечение для сбора данных с параллельного интерфейса и его последующего анализа.

Основные технические характеристики

• Число АЦП: 1
• Разрядность: 10 бит
• Частота выборки: До 25 MSPS
• Диапазон входных сигналов: 1 ~ 2 Vpp
• Интерфейс данных: Параллельный
• Энергопотребление: 75 мВт при частоте выборки 25 MSPS
• Используемая микросхема: LTC2236

Возможные аналоги

• DC729A-A: Оценочная плата для LTC2245 (12-битный АЦП, до 65 MSPS).
• DC818A-A: Оценочная плата для LTC2292 (14-битный АЦП, до 80 MSPS).
• DC417B: Оценочная плата для AD9235 (12-битный АЦП, до 65 MSPS).

DC782A-P представляет собой мощный инструмент для оценки и тестирования производительности высокоскоростных АЦП, поддерживается хорошо спроектированным и технической документацией от Analog Devices, что делает её отличным выбором для инженеров-разработчиков и исследователей.
