DC782A-L

DC782A-L От Analog Devices

Общее описание

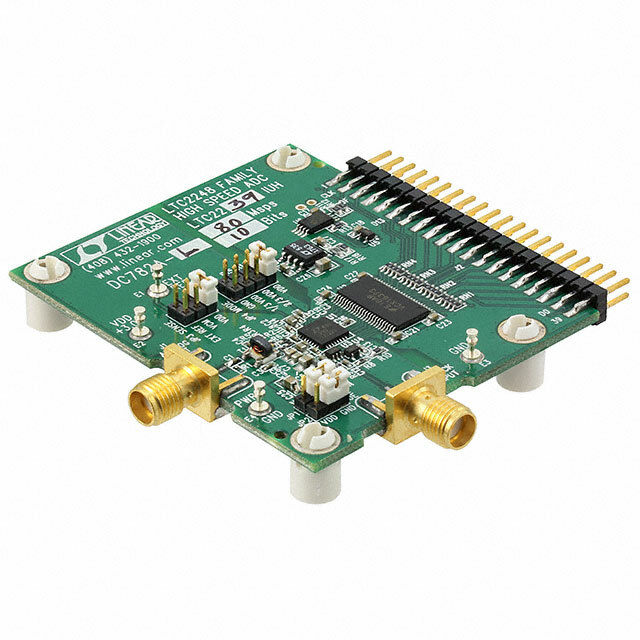

DC782A-L — оценочная плата для аналого-цифрового преобразователя (АЦП) LTC2239IUH от Analog Devices. Она предназначена для упрощения разработки и тестирования систем с использованием высокоскоростного 10-битного АЦП, работающего на частоте до 80 миллионов выборок в секунду (MSPS). Оценочная плата обеспечивает простой способ подключить LTC2239 к различным источникам сигнала и интегрировать его в более сложные схемы.

Преимущества

• Высокая скорость: Частота выборки до 80 MSPS, что позволяет применять ее в высокоскоростных системах сбора данных.
• Простота использования: Удобный интерфейс и разработанный для начинающих и опытных инженеров набор функций.
• Компактный размер: Небольшие габариты платы позволяют легко интегрировать её в существующие системы для тестирования и разработки.

Недостатки

• Ограниченное разрешение: 10-битное разрешение может быть недостаточным для приложений, требующих высокой точности.
• Высокое энергопотребление: 211 мВт при 80 MSPS может быть критичным для портативных устройств с ограниченной емкостью батареи.

Типовое использование

• Цифровые осциллографы
• Радиочастотные системы
• Системы сбора данных
• Коммуникационные приложения

Рекомендации по применению

• Стабильное питание: Обеспечьте стабильное питание для минимизации шумов и дрейфа. Это особенно важно в высокоскоростных системах.
• Экранирование: Используйте экранированные кабели и корпуса для минимизации электромагнитных помех (EMI) в критически важных приложениях.
• Каменсуризация импульсного источника сигнала: Применяйте соответствующие схемы для каменсуризации (фильтрации) источника сигнала, чтобы избежать нелинейных искажений.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборки: 80 MSPS
• Интерфейс: Параллельный
• Диапазон входного сигнала: 1-2 Впп
• Мощность: 211 мВт при 80 MSPS
• Используемый микросхемный компонент: LTC2239

Возможные аналоги

• AD9211: высокоскоростной 10-битный АЦП от Analog Devices
• ADS54J60: 12-битный высокоскоростной АЦП от Texas Instruments
• MIC 4103: 8-битный высокоскоростной АЦП от Microchip

Заключение

Оценочная плата DC782A-L с LTC2239IUH является мощным инструментом для инженеров-разработчиков, которые работают над высокоскоростными цифровыми системами. Она обеспечивает качество и производительность, необходимые для сложных приложений, и имеет удобный интерфейс для интеграции и тестирования.

Примечание: Настоятельно рекомендуется перед началом работы ознакомиться с полным описанием технической документации, предоставленной производителем.
