Описание для DC782A-G от Analog Devices

Общее описание

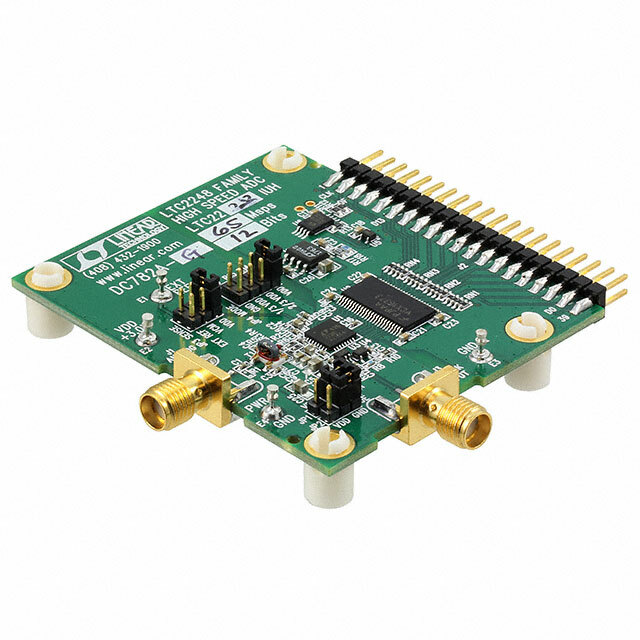

DC782A-G — это оценочная плата для 12-битного аналого-цифрового преобразователя (АЦП) LTC2227, работающего с частотой 40 миллионов выборок в секунду (MSPS). Данная плата предназначена для оценки производительности и характеристик АЦП в условиях, близких к реальным приложениям.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность оцифровки.
• Высокая скорость: Способен проводить оцифровку с частотой до 40 MSPS.
• Удобство использования: Простота интеграции и использования в различных системах.
• Комплексная документация: Полная поддержка от производителя, включая техническую документацию и примеры использования.

Недостатки

• Сравнительно высокая потребляемая мощность: Может требовать дополнительного охлаждения в зависимости от применения.
• Ограниченный диапазон входных сигналов: Подходит только для определенных типов сигналов.

Типовое использование

• Системы сбора данных: Применение в высокоскоростных системах оцифровки аналоговых сигналов.
• Цифровая обработка сигналов: Использование в DSP-системах для предварительной оцифровки сигналов.
• Медицинская электроника: Применение в медицинских диагностических устройствах, таких как томографы и УЗИ аппараты.
• Коммуникационные системы: Использование в радиопередающих и приемных устройствах.

Рекомендации по применению

• Охлаждение: Обеспечьте надлежащее охлаждение для предотвращения перегрева при максимальной частоте выборок.
• Фильтрация сигналов: Используйте входные фильтры для удаления шума и улучшения качества оцифрованного сигнала.
• Мониторинг питания: Обеспечьте стабильное и чистое питание для минимизации шумов и артефактов.

Основные технические характеристики

• Разрешение АЦП: 12 бит
• Частота выборок: до 40 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного напряжения: 1 ~ 2 В пик-пик
• Потребляемая мощность: 160 мВт @ 40MSPS
• Поддерживаемая микросхема: LTC2227
• Комплектность: Плата

Возможные аналоги

• DC782A-F: Оценочная плата для LTC2226, 12-бит, 25 MSPS.
• DC782A-H: Оценочная плата для LTC2229, 12-бит, 80 MSPS.

Совершая выбор в пользу DC782A-G, вы получаете мощный инструмент для оценки и работы с высокоскоростными АЦП от Analog Devices.
