DC782A-D

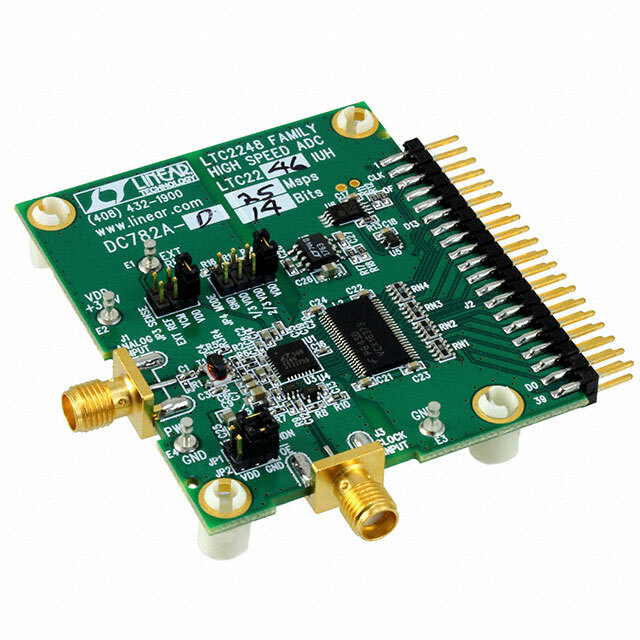

DC782A-D от Analog Devices

Общее описание: DC782A-D — это отладочная плата для аналогово-цифрового преобразователя (ADC) LTC2246, предоставляемая компанией Analog Devices. Данная плата предназначена для оценки и разработки приложений с использованием 14-битного АЦП с частотой выборки 25 миллионов выборок в секунду (MSPS). Она позволяет разработчикам быстро интегрировать и протестировать LTC2246 в различных приложениях.

Преимущества:

• Высокое разрешение: LTC2246 имеет 14-битную точность, что обеспечивает высокую точность преобразования.
• Высокая скорость: С частотой выборки до 25 MSPS, DC782A-D идеально подходит для приложений, требующих быстрой обработки сигналов.
• Удобство использования: Отладочная плата оснащена всеми необходимыми компонентами и разъемами для быстрой интеграции и тестирования.
• Низкое энергопотребление: Типовое потребление энергии составляет всего 75 мВт при частоте 25 MSPS, что обеспечивает эффективную работу и минимальные потери.

Недостатки:

• Ограниченные диапазоны входных сигналов: Входное напряжение ограничено диапазоном 1-2 В среднеквадратического (Vpp), что может ограничивать использование в некоторых приложениях.
• Необходимость дополнительного оборудования: Для полного тестирования и оценки могут потребоваться дополнительные измерительные приборы и питание.

Типовое использование:

• Оборудование и системы связи
• Радиочастотные (RF) и высокочастотные (HF) приемники
• Осциллографы и контрольно-измерительные приборы
• Электронные медицинские устройства

Рекомендации по применению:

• Убедитесь, что питание и сигналы подключены надлежащим образом к плата DC782A-D, чтобы избежать повреждений и обеспечить корректную работу.
• Используйте рекомендованные параметры и конфигурации, указанные в документации ADC LTC2246, для достижения наилучших результатов.
• Регулярно калибруйте системы для поддержания точности и достоверности измерений.

Основные технические характеристики:

• Количество АЦП: 1
• Разрядность (бит): 14
• Частота выборки: 25 MSPS
• Интерфейс данных: Параллельный
• Диапазон входного сигнала: 1 ~ 2 В среднеквадратического значения (Vpp)
• Типовое потребление энергии: 75 мВт при 25 MSPS
• Используемый ИС/Чип: LTC2246

Возможные аналоги:

• [DC782A-C](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/dc782a-c.html) - Отладочная плата для LTC2245 14-битного АЦП с частотой выборки 10 MSPS
• [DC782A-E](https://www.analog.com/en/design-center/evaluation-hardware-and-software/evaluation-boards-kits/dc782a-e.html) - Отладочная плата для LTC2247 14-битного АЦП с частотой выборки 30 MSPS

Документация и поддержка:

• [Datasheet LTC2246](https://www.analog.com/media/en/technical-documentation/data-sheets/LTC2246.pdf)
• [Руководство пользователя для DC782A-D](https://www.analog.com/media/en/technical-documentation/user-guides/DC782A_DOC.pdf)

Эта плата обеспечивает удобный и надежный способ оценки возможностей LTC2246 и позволяет разработчикам создавать прототипы и тестировать свои проекты с высокоточным и высокоскоростным АЦП.
