DC782A-B

DC782A-B от Analog Devices

Общее описание

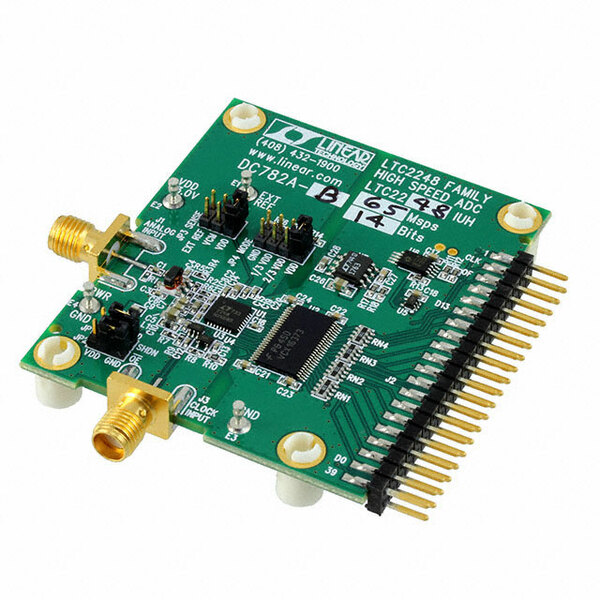

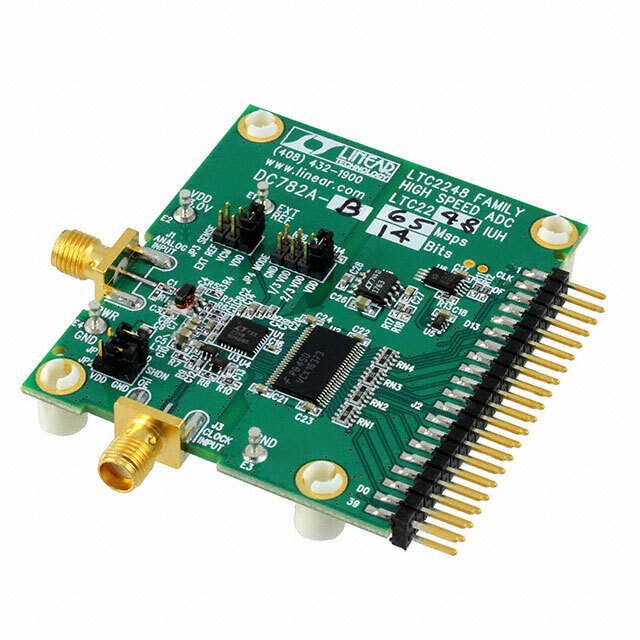

DC782A-B – это отладочная плата, предназначенная для оценки работы 14-битного аналого-цифрового преобразователя (ADC) LTC2248 от компании Analog Devices. Плата позволяет пользователям протестировать и проанализировать производительность LTC2248 в различных приложениях, облегчая прототипирование и разработку.

Преимущества

• Высокая разрешающая способность: 14 бит для точного измерения аналоговых сигналов.
• Высокая скорость выборки: до 65 миллионов выборок в секунду (MSPS), что позволяет использовать ADC в приложениях с высокой частотой сигнала.
• Удобный интерфейс: поддержка параллельного интерфейса для быстрого обмена данными.
• Легкость интеграции: возможность быстрого подключения к различным системам благодаря универсальным разъемам и надежным контактам.

Недостатки

• Относительно высокая мощность: потребляемая мощность составляет 205 мВт при частоте выборки 65 MSPS, что может быть значимым фактором в энергоограниченных системах.

Типовое использование

• Видеосистемы и обработка изображений
• Радиоприемные устройства
• Высокоскоростные измерительные системы
• Научные и медицинские приборы

Рекомендации по применению

• Исследовательские лаборатории: подходит для быстрого тестирования и исследования прототипов.
• Образовательные программы: полезный инструмент для обучения студентов основам работы с аналого-цифровыми преобразователями.
• Проектировщики систем: эффективное средство для быстрой интеграции и оценки новых компонентов в системе.

Основные технические характеристики

• Разрешение: 14 бит
• Частота выборки: до 65 MSPS
• Диапазон входного сигнала: 1 ~ 2 Vpp
• Потребляемая мощность: 205 мВт при 65 MSPS
• Интерфейс данных: Параллельный
• Используемый ИС / компонент: LTC2248

Возможные аналоги

• DC827A-A: отладочная плата для LTC2252, 12-бит, 40 MSPS ADC
• DC1374A: отладочная плата для LTC2262, 12-бит, 150 MSPS ADC
• DC1563A: отладочная плата для LTC2274, 16-бит, 105 MSPS ADC

Использование DC782A-B позволяет ускорить процесс разработки и протестировать работу высокоскоростного аналого-цифрового преобразователя в различных сценариях.
