DC776A

Описание для DC776A от Analog Devices

Общее описание

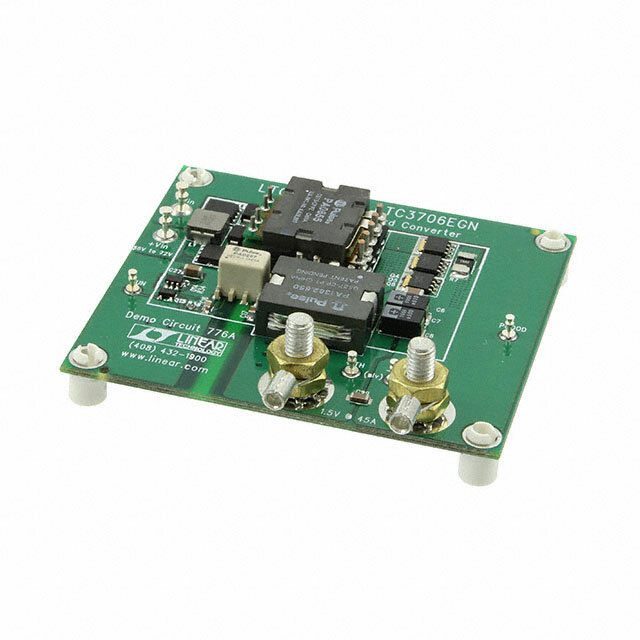

DC776A - это оценочная плата от Analog Devices, предназначенная для демонстрации возможностей контроллера LTC3705/LTC3706, работающего в режиме понижающего (Step-Down) преобразователя. Плата позволяет инженерам и разработчикам легко и быстро оценить продуктивность схемы и её характеристики.

Преимущества

• Простота использования: Плата полностью собрана и готова к использованию, что позволяет сэкономить время на разработке.
• Высокая эффективность: Компоненты LTC3705 и LTC3706 обеспечивают высокую эффективность преобразования энергии.
• Широкий диапазон входного напряжения: Плата поддерживает входное напряжение от 36V до 72V.
• Максимальное выходное напряжение до 1.5V: Поддерживает нагрузку с высокой плотностью мощности.

Недостатки

• Ограниченная гибкость: Плата предназначена для демонстрации конкретных интегральных схем и может быть не полностью адаптивной для других задач.

Типовое использование

• Оценка и разработка: Идеально подходит для оценочных и демонстрационных целей.
• Прототипирование: Удобна для тестирования прототипов и разработки новых продуктов.
• Обучение: Подходит для образовательных целей и обучения.

Рекомендации по применению

• Следите за температурными режимами: При высоких нагрузках плата может сильно нагреваться, обеспечьте адекватное охлаждение.
• Используйте защиту входного напряжения: Обеспечьте защиту на входе от перенапряжений и переполюсовки.

Основные технические характеристики

• Основное назначение: DC/DC понижающий преобразователь
• Режимы и тип: 1, Неизолированный выход
• Выходное напряжение: 1.5V
• Выходной ток: 45A
• Входное напряжение: 36V ~ 72V
• Топология регулятора: Преобразователь с форвардным переключением
• Частота переключения: 215kHz
• Тип платы: Полностью собранная
• Используемые компоненты: LTC3705, LTC3706

Возможные аналоги

• DC776B: Альтернативная версия плата с немного улучшенными характеристиками.
• DC902A: Плата с аналогичным функционалом для другого диапазона напряжений.

Эта оценочная плата от Analog Devices является отличным инструментом для проверки работоспособности и характеристик контроллеров LTC3705 и LTC3706 в условиях реальных приложений.
