DC751A-A

DC751A-A - Описание

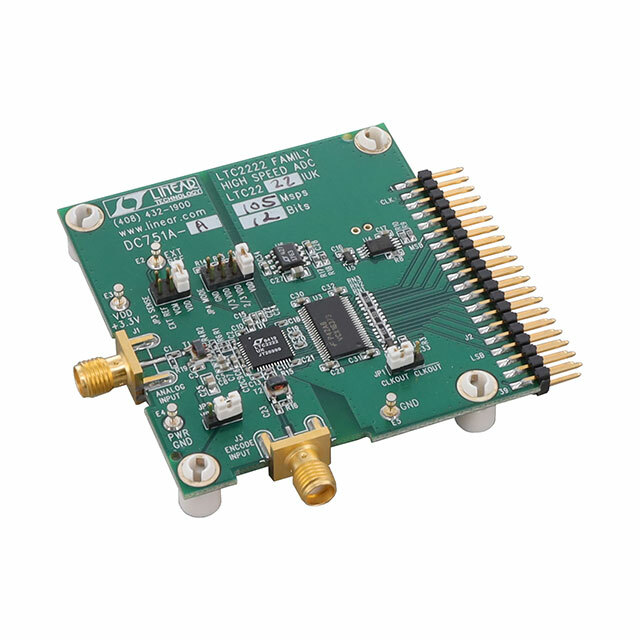

Описание: DC751A-A — это оценочная плата для аналого-цифрового преобразователя (АЦП) LTC2222 от Analog Devices. LTC2222 представляет собой высокоскоростной 12-битный АЦП с частотой дискретизации до 105 миллионов выборок в секунду (MSPS). Эта оценочная плата предназначена для демонстрации работы LTC2222 и позволяет инженерам быстро приступить к тестированию и разработке приложений с использованием данного АЦП.

Преимущества:

• Высокая скорость дискретизации: 105 Мвыборок/с для точного оцифровывания сигнала.
• Высокое разрешение: 12 бит для детального анализа аналогового сигнала.
• Гибкость интерфейсов: Поддержка интерфейсов CMOS, LVDS и параллельного интерфейса.
• Компактные размеры: Удобство интеграции в различные системы и проекты.
• Простота использования: В комплект поставки входит демонстрационная схема и необходимая документация.

Недостатки:

• Требования к источнику питания: Необходимо обеспечить надлежащие условия питания для стабильной работы.
• Необходимость дополнительного оборудования: Требуются осциллографы и другие измерительные приборы для полноценной работы с платой.

Типовое использование:

• Оценка и тестирование производительности АЦП LTC2222 в реальных условиях.
• Разработка и отладка высокоскоростных систем сбора данных.
• Применение в лабораторных и исследовательских проектах.

Рекомендации по применению:

• Используйте стабилизированный источник питания для обеспечения стабильной работы.
• Подключайте оценочную плату к высококачественному осциллографу для анализа выходных данных.
• Проверьте документацию перед началом работы для правильной настройки оборудования.

Основные технические характеристики:

• Частота дискретизации: 105 MSPS
• Разрядность: 12 бит
• Интерфейсы данных: CMOS, LVDS, параллельный
• Диапазон входного сигнала: 1 ~ 2 В (пик-пик)
• Потребляемая мощность: 475 мВт при 105 MSPS
• Используемая ИС/Часть: LTC2222
• Комплектация: Демонстрационная плата

Возможные аналоги:

• DC890B - Плата для ЦАП от Analog Devices.
• HSC-ADC-EVALDZ - Оценочная плата для АЦП от Analog Devices.

Заключение: Оценочная плата DC751A-A является идеальным инструментом для инженеров и разработчиков, желающих оценить и использовать высокоскоростной АЦП LTC2222 в своих проектах. Высокое разрешение и скорость дискретизации делают её подходящей для широкого спектра приложений в области сбора данных и анализа сигналов.
