DC687A

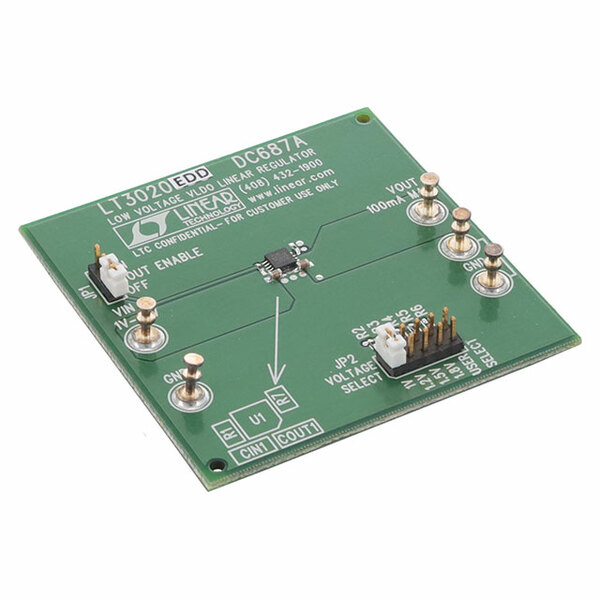

Демонстрационная плата DC687A от Analog Devices

Общее описание

Демонстрационная плата DC687A разработана для демонстрации возможностей линейного стабилизатора напряжения LT3020, производства Analog Devices. Этот стабилизатор отличается низким напряжением падения, высоким коэффициентом подавления пульсаций и высокой стабильностью. Плата позволяет разработчикам быстро протестировать и оценить работу LT3020 в различных приложениях.

Преимущества

• Низкое напряжение падения: Уменьшает потери на тепловыделение.
• Высокий коэффициент подавления пульсаций: Обеспечивает стабилизированное выходное напряжение даже при изменениях входного.
• Компактный дизайн: Упрощает интеграцию в различные устройства.
• Простота использования: Плата полностью укомплектована и готова к работе.

Недостатки

• Ограниченная мощность: Предназначена для применения с маломощными нагрузками (до 100 мА).
• Не подходит для высоковольтных приложений: Рабочее напряжение ограничено диапазоном от 1 В до 10 В.

Типовое использование

• Питание маломощных устройств и компонентов
• Применение в лабораторных условиях для тестирования и оценки стабилизаторов напряжения
• Использование в прототипах и опытных образцах электроники

Рекомендации по применению

• Убедитесь, что диапазон входного напряжения находится в пределах от 1 В до 10 В.
• Используйте с нагрузками, не превышающими 100 мА.
• Проверьте требования к охлаждению в случае высоких нагрузок, чтобы избежать перегрева.

Основные технические характеристики

• Выходное напряжение: Регулируемое, 1 В
• Максимальный выходной ток: 100 мА
• Входное напряжение: От 1 В до 10 В
• Тип стабилизатора: Положительный, регулируемый
• Тип платы: Полностью укомплектованная (Fully Populated)

Возможные аналоги

• LT3080 — линейный стабилизатор с похожими характеристиками и выходным током до 1,1 А.
• LT1963A — стабилизатор напряжения с более высокой мощностью и выходным током до 1,5 А.

Заключение

Демонстрационная плата DC687A представляет собой удобный инструмент для оценки возможностей линейного стабилизатора LT3020. Благодаря низкому напряжению падения и высокому коэффициенту подавления пульсаций, она идеально подходит для тестирования в лабораторных условиях и прототипирования маломощных устройств.
