DC662A

DC662A от Analog Devices

Общее описание

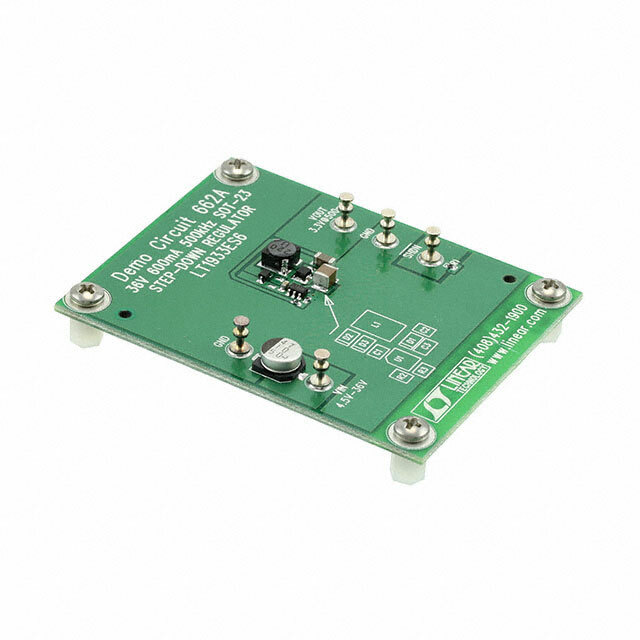

DC662A — это отладочная плата, разработанная Analog Devices для демонстрации и оценки возможностей микросхемы LT1933ES6. Эти элементы поддерживают преобразование высоковольтного входного напряжения в стабилизированное низковольтное выходное напряжение, что делает её идеальным решением для различных приложений, требующих высокой эффективности и малых размеров.

Преимущества

• Высокая эффективность: Преобразование энергии с высоким КПД благодаря использованию передовых технологий.
• Широкий диапазон входных напряжений: Плата поддерживает диапазон входных напряжений от 4.5 В до 36 В, что позволяет использовать её в разнообразных приложениях.
• Компактные размеры: Маленькие габариты позволяют использовать плату в компактных устройствах и ограниченных пространствах.
• Высокая частота переключения: Обеспечивает небольшие размеры компонентов и минимальные потери на переключение.

Недостатки

• Ограниченная мощность выхода: Максимальная выходная мощность ограничена 500 мА, что может быть недостаточно для приложений, требующих более высокой мощности.

Типовое использование

• Отладка и оценка: Плата идеально подходит для тестирования и оценки микроэлектронных решений на базе LT1933ES6.
• Промышленность: Используется для создания питания для различных промышленных датчиков и других электронных устройств.
• Потребительская электроника: Подходит для различных гаджетов и устройств, требующих превращения высоковольтного сигнала в более низковольтный стабильный источник.

Рекомендации по применению

• Правильное подключение: Убедитесь в правильности подключения входного и выходного питания, чтобы избежать повреждения платы.
• Температурные условия: Рабочая температура должна поддерживаться в пределах указанного диапазона, чтобы обеспечить стабильность работы.
• Тестирование нагрузки: Перед длительной эксплуатацией рекомендуется протестировать работу платы при всех необходимых нагрузках.

Основные технические характеристики

• Входное напряжение: 4.5 В ~ 36 В
• Выходное напряжение: 3.3 В
• Максимальный выходной ток: 500 мА
• Топология регулятора: Buck (понижающий преобразователь)
• Частота переключения: 500 кГц
• Тип платы: Полностью обустроенная

Возможные аналоги

• DC661A от Analog Devices: Похожий отладочный комплект для аналогичной микросхемы.
• DC660A от Analog Devices: Другая альтернативная плата с аналогичными характеристиками для тестирования других решений.

Подбор сопутствующих компонентов

• Конденсаторы: Рекомендуется использовать качественные низкоимпедансные конденсаторы для сглаживания напряжения.
• Индуктивность: Следует подобрать индукторы, соответствующие рекомендациям на основе технические данных LT1933ES6, с учетом допустимых токов насыщения и сопротивлений.
