DC626A-B

DC626A-B от Analog Devices

Общее описание

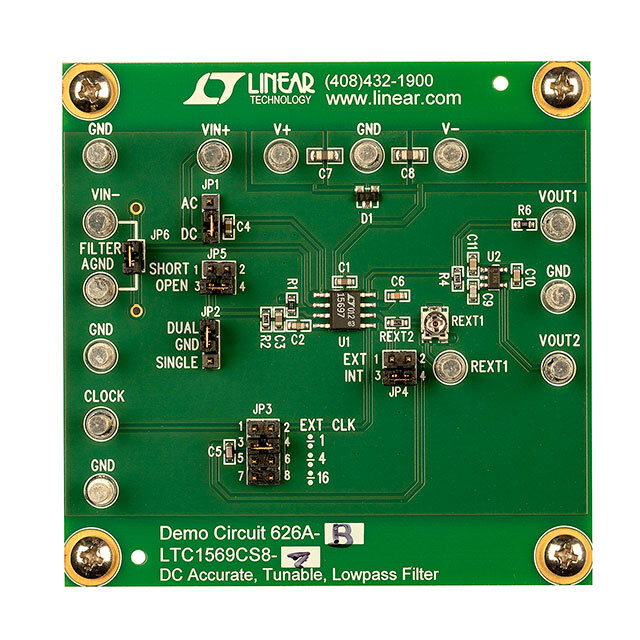

DC626A-B — это отладочная плата от Analog Devices, предназначенная для демонстрации возможностей LTC1569-7 — перестраиваемого фильтра с переключаемыми конденсаторами. Это устройство находит свое применение в обработке аналоговых сигналов, где требуется точная фильтрация с высокой стабильностью и низким уровнем шума. DC626A-B позволяет оценить характеристики LTC1569-7 и использовать его в различных приложениях, требующих эффективной фильтрации.

Преимущества

• Высокая точность фильтрации: Позволяет обеспечить точную обработку сигналов с минимальными искажениями.
• Гибкость настройки: Встроенные возможности для настройки частоты среза позволяют адаптировать фильтр под конкретные требования.
• Легкость внедрения: Отладочная плата проста в использовании и предоставит разработчику быстрый способ проверить функциональность фильтра.
• Компактный размер: Идеально подходит для интеграции в системы с ограниченным пространством.

Недостатки

• Ограниченный функционал: Плата предназначена исключительно для демонстрации возможностей LTC1569-7 и может требовать дополнительных компонентов для интеграции в финальное решение.
• Незначительное тепловыделение: При высоких нагрузках возможно незначительное увеличение температуры компонентов.

Типовое использование

• Аналоговые фильтры: Проектирование и тестирование полосовых фильтров с низкой пропускной способностью.
• Системы обработки данных: Применение в системах, где требуется фильтрация входящих сигналов для уменьшения шума и помех.
• Коммуникационные устройства: В сетях и телекоммуникационных системах для стабилизации и очистки сигналов.

Рекомендации по применению

При использовании DC626A-B следует учитывать следующие рекомендации:

• Корректное питание: Обеспечьте правильное подключение источника питания для стабильной работы платы.
• Настройка параметров: Используйте встроенные перемычки и регуляторы для настройки частоты среза и других параметров фильтра.
• Мониторинг температуры: Периодически проверяйте температуру компонентов для предотвращения перегрева.

Основные технические характеристики

• Используемая IC: LTC1569-7
• Тип фильтра: Полосовой фильтр с перестраиваемой частотой среза
• Настраиваемые параметры: Частота среза, коэффициент усиления
• Питание: 5 В DC
• Размеры: 75 мм x 50 мм

Возможные аналоги

• ADALP2000: Аналогичная отладочная плата от Analog Devices для демонстрации фильтров.
• LPD3011: Универсальная отладочная плата для различных фильтрующих решений.

DC626A-B — это мощный инструмент для разработчиков, позволяющий эффективно тестировать и внедрять решения на базе LTC1569-7. Благодаря своим преимуществам, эта плата найдет широкое применение в самых разнообразных областях электроники.
