DC501A

DC501A от Analog Devices

Общее описание

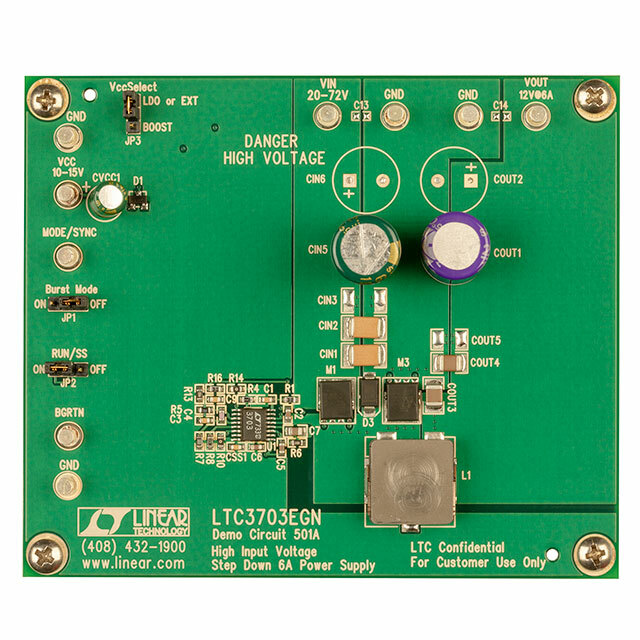

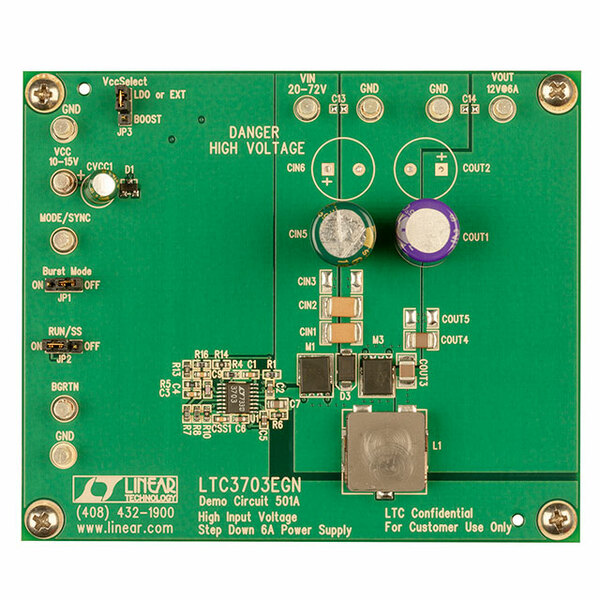

DC501A - это демонстрационная плата для контроллера синхронного понижающего преобразователя LTC3703 от Analog Devices. Эта плата предназначена для работы в жестких условиях, таких как автомобильная и промышленная электроника, где требуется стабильное и точное понижение напряжения с высоким током.

Преимущества

• Широкий диапазон входных напряжений: поддерживает входное напряжение от 20 В до 72 В.
• Высокая эффективность: благодаря использованию синхронного выпрямления.
• Компактность и надежность: плата полностью укомплектована радиаторами и компонентами для демонстрации.

Недостатки

• Необходимость в опыте: проект требует некоторого опыта работы с высоковольтными системами.
• Ограниченный ток нагрузки: максимальный выходной ток составляет 4А, что может быть недостаточно для некоторых приложений.

Типовое использование

• Автомобильная электроника: для преобразования высокого напряжения автомобиля в стабилизированное напряжение для питания бортовой электроники.
• Промышленное оборудование: для стабильного питания различных систем управления и мониторинга.
• Энергетика: для питания различных датчиков и преобразователей.

Рекомендации по применению

• Следить за температурой радиаторов и обеспечивать адекватное охлаждение.
• Использовать платы только в приведенном диапазоне входных и выходных напряжений и токов.
• Проверять соединения перед подачей питания, чтобы избежать коротких замыканий и повреждений схемы.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC-преобразователь.
• Выходы и тип: Один, не изолированный выход.
• Выходное напряжение: 12 В.
• Выходной ток: до 4 А.
• Входное напряжение: от 20 В до 72 В.
• Топология регулятора: Buck (понижающий).
• Частота переключения: 260 кГц.
• Тип платы: Полностью укомплектованная демонстрационная плата.
• Используемая микросхема: LTC3703.

Возможные аналоги

• DC590B - демонстрационная плата для преобразователя с широтной модуляцией (PWM) от Microchip.
• EVAL-LT8355-AZ - плата для синхронного понижающего/повышающего контроллера LT8355 от Analog Devices.

Эта плата представляет собой отличное решение для тестирования и демонстрации возможностей высоковольтного понижающего контроллера LTC3703 в различных критических приложениях.
