DC489A-A

DC489A-A от Analog Devices

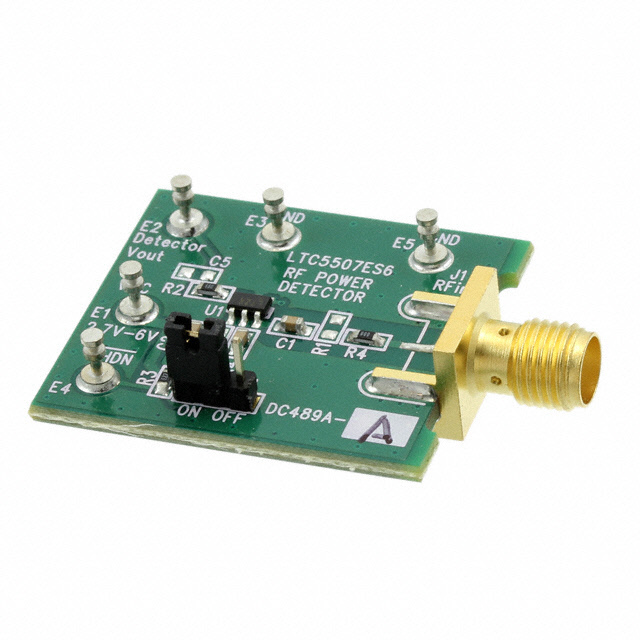

Общее описание: DC489A-A – это оценочная плата для микросхемы детектора мощности LTC5507 от Analog Devices. Плата предназначена для оценки производительности и характеристик детектора мощности в радиочастотных приложениях. LTC5507 способен работать в широком диапазоне частот от 100 кГц до 1 ГГц, что делает его универсальным решением для многих приложений.

Преимущества:

• Широкий диапазон частот: Поддержка частот от 100 кГц до 1 ГГц.
• Высокая надежность и точность: LTC5507 обеспечивает стабильные показатели для оценки мощности.
• Простота использования: Разработанная для удобства инженеров, эта плата позволяет быстро начать работу и оценить характеристики микросхемы.
• Компактные размеры: Плата компактна и удобна для интеграции в различные тестовые и измерительные установки.

Недостатки:

• Ограниченная функциональность без дополнительных компонентов: Для полного тестирования могут потребоваться дополнительные компоненты.
• Нужна осторожность при работе с ВЧ сигналами: Высокие частоты требуют аккуратного обращения и экранирования.

Типовое использование:

• Измерение мощности ВЧ сигналов в передатчиках
• Оценка антенн и ВЧ модулей
• Контроль и мониторинг мощности сигнала в различных системах связи

Рекомендации по применению:

• Заземление: Обеспечьте правильное заземление, чтобы избежать помех и обеспечить точность измерений.
• Экран: Используйте экранированные кабели и корпуса, чтобы минимизировать влияние внешних факторов.
• Калибровка: Регулярно калибруйте измерительные приборы для поддержания точности.

Основные технические характеристики:

• Частотный диапазон: 100 кГц ~ 1 ГГц
• Напряжение питания: 2.7 В ~ 5.5 В
• Выходное напряжение (напряжение детектированного сигнала): 0 В ~ Vcc
• Температурный диапазон работы: -40°C ~ 85°C
• Интерфейсы: ВЧ вход, детектированный выходной сигнал

Возможные аналоги:

• EVAL-ADL5511: Оценочная плата для ADL5511 от Analog Devices
• HMC-C019: Ещё одна оценочная плата для ВЧ детектора от Analog Devices

Заключение: Оценочная плата DC489A-A предоставляет удобный и надежный способ тестирования и оценки характеристик детектора мощности LTC5507. Она идеально подходит для разработчиков и инженеров, работающих с ВЧ приложениями, обеспечивая точные и стабильные результаты.
