DC480A-A

Описание DC480A-A от Analog Devices

Общее описание

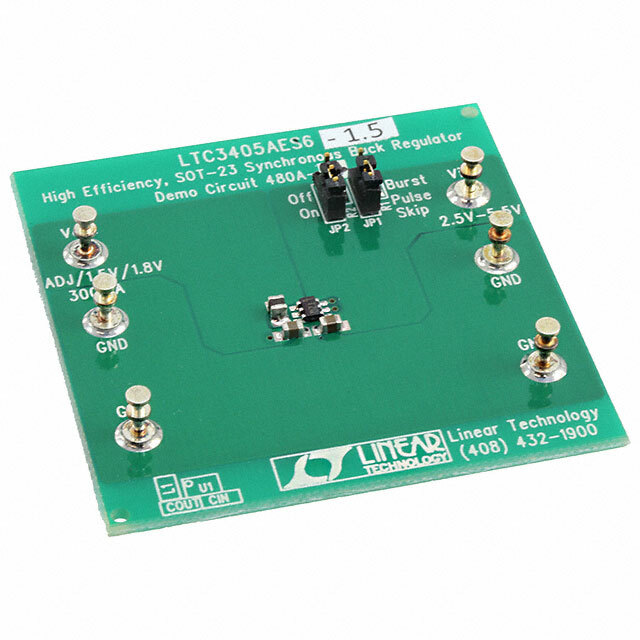

DC480A-A — это отладочная плата от Analog Devices, предназначенная для оценки характеристик понижающего преобразователя LTC3405A-1.5. Эта плата является полностью собранной и готовой к использованию для демонстрации работы преобразователя. Она позволяет пользователю легко настроить и протестировать преобразователь с различными параметрами входного напряжения и нагрузки.

Преимущества

• Простота использования и быстрая настройка
• Полностью собранная и протестированная плата
• Поддержка широкого диапазона входных напряжений от 2.5В до 5.5В
• Высокая частота переключения 1.5МГц для минимизации размеров внешних компонентов
• Постоянное выходное напряжение 1.5В с током до 300мА

Недостатки

• Ограниченная мощность выхода (300мА), что может быть недостаточно для приложений с высоким энергопотреблением
• Фиксированное выходное напряжение 1.5В, которое может быть не подходящим для всех приложений

Типовое использование

• Оценка и проверка характеристик LTC3405A-1.5
• Образовательные и исследовательские цели в области электроники и электротехники
• Разработка и тестирование прототипов с использованием понижающего преобразователя
• Применение в низковольтных портативных устройствах

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах от 2.5В до 5.5В.
• Подключите нагрузку, не превышающую 300мА.
• Используйте высокочастотные конденсаторы для фильтрации входного и выходного напряжения.
• Избегайте длительной работы при максимальной нагрузке для предотвращения перегрева.

Основные технические характеристики

• Назначение: Понижающий DC/DC преобразователь
• Тип выходов: Неизолированный, 1 выход
• Выходное напряжение: 1.5В
• Выходной ток: до 300мА
• Входное напряжение: от 2.5В до 5.5В
• Топология регулятора: Понижающий (Buck)
• Частота переключения: 1.5МГц
• Тип платы: Полностью собранная
• Содержание поставки: Плата

Возможные аналоги

• DC480A-B: Понижающий преобразователь с фиксированным выходным напряжением 1.2В
• DC480A-C: Понижающий преобразователь с фиксированным выходным напряжением 1.8В
• EVAL-ADP2370ARDZ: Отладочная плата для регулировки напряжения ADP2370

DC480A-A — отличное решение для быстрой оценки и начала работы с LTC3405A-1.5, обеспечивая простоту интеграции и тестирования в различных низковольтных приложениях.
