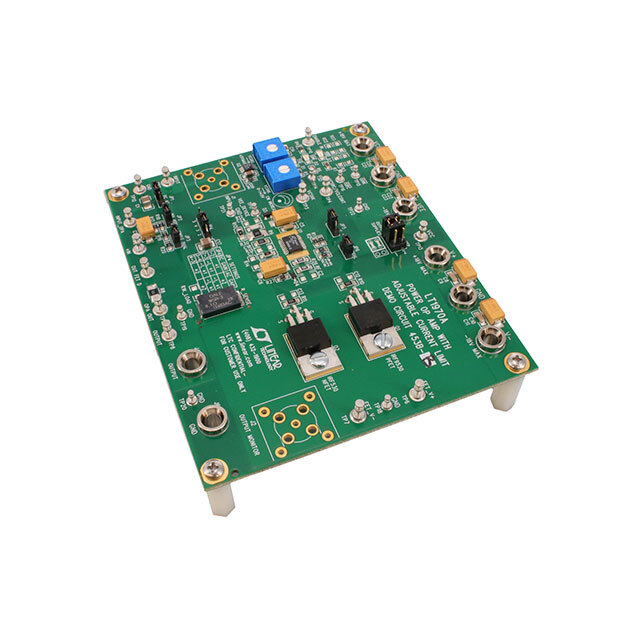

DC453B-B - Оценочная плата для LT1970A от Analog Devices

Общее описание

DC453B-B – это оценочная плата от Analog Devices, разработанная для демонстрации возможностей и упрощения тестирования мощного операционного усилителя LT1970A. Плата DC453B-B является полностью укомплектованным и готовым к использованию инструментом, который позволяет инженерам легко и быстро исследовать функциональные возможности LT1970A.

Преимущества

• Комплексное решение: Плата полностью укомплектована всеми необходимыми компонентами для работы с LT1970A.
• Легкость использования: Оценочная плата упрощает тестирование и прототипирование схем на основе LT1970A.
• Повышенная производительность: LT1970A предлагает высокие токи и напряжения, обеспечивая возможность тестирования широкого спектра приложений.

Недостатки

• Специфичность применения: Плата предназначена для использования исключительно с LT1970A, что ограничивает ее универсальность для других операционных усилителей.
• Стоимость: Полностью укомплектованные оценочные платы могут быть более дорогими по сравнению с самостоятельной сборкой аналогичного тестового стенда.

Типовое использование

• Усиление сигналов: Используется в схемах, требующих высокого усиления и мощности.
• Промышленные приложения: Может применяться в аппаратуре автоматизации, системах управления и регулирования.
• Аудиоусилители: Применение в схемах мощных аудиоусилителей.

Рекомендации по применению

• Использование стабилизированных источников питания: Рекомендуется подключать плату к надежным источникам питания, обеспечивающим необходимое напряжение для корректной работы LT1970A.
• Охлаждение: Поскольку LT1970A может работать с высокими токами, необходимо обеспечить адекватное охлаждение для предотвращения перегрева компонентов.

Основные технические характеристики

• Тип операционного усилителя: Мощный операционный усилитель
• Количество каналов: 1
• Крутизна: 1.6 В/мкс
• Выходной ток: до 5 А
• Потребляемый ток (основная микроcхема): 7 мА
• Диапазон питающих напряжений (однополярное/двухполярное): 5В - 36В, ±2.5В - ±18В
• Тип платы: Полностью укомплектованная

Возможные аналоги

• DC433A: Оценочная плата для LTC6090, аналогичный мощный операционный усилитель от Analog Devices.
• DC857A: Оценочная плата для LT1206, обеспечивающая высокую скорость и высокую мощность.

Заключение

Оценочная плата DC453B-B является идеальным инструментом для эффективного тестирования мощного операционного усилителя LT1970A. Она предоставляет инженерам удобный способ проверки и прототипирования схем, обеспечивая высокую производительность и надежность.
